TMCM-1636
TMCM-1636

TMCM-1636-48V电机驱控模块(单轴)

TMCM-1636 是一款高性能单轴伺服驱动器,专为三相无刷直流电机(BLDC)和直流电机设计。它能够在 +24V 或 +48V 电源下运行,支持最大功率约为 1000W,适用于高功率密度的应用场景。TMCM-1636 提供了 CAN 和 UART 接口,支持 TMCL(Trinamic Motion Control Language) 和 CANopen 通信协议,便于集成到工业自动化系统中。
功能特点

TMCM-1636 是一款高性能单轴伺服驱动器,专为三相无刷直流电机(BLDC)和直流电机设计。它能够在 +24V 或 +48V 电源下运行,支持最大功率约为 1000W,适用于高功率密度的应用场景。TMCM-1636 提供了 CAN 和 UART 接口,支持 TMCL(Trinamic Motion Control Language) 和 CANopen 通信协议,便于集成到工业自动化系统中。


该驱动器支持多种位置反馈选项,包括:

  • 2x 增量正交编码器

  • 模拟编码器

  • 数字霍尔传感器

  • 基于绝对 SPI 和 SSI 的编码器


TMCM-1636 还支持 固件和硬件的定制,能够满足特定应用的需求。用户可以通过 Trinamic 提供的免费 TMCL-IDE 软件快速配置和调试系统。


TMCL-IDE 提供了一个直观的图形用户界面(GUI),支持快速设置、实时监控、数据记录和存储等功能,极大地简化了开发和调试过程。


关键技术:FOC(磁场定向控制)、position mode



主要参数

参数规格
电源电压+24V 或 +48V DC
最大功率约 1000W
电机类型支持三相无刷直流电机(BLDC)、直流电机
通信接口CAN、UART
通信协议TMCL、CANopen
位置反馈选项- 2x 增量正交编码器
- 模拟编码器
- 数字霍尔传感器
- 绝对 SPI/SSI 编码器
控制模式磁场定向控制(FOC)、位置模式
功能特性- 快速设置和配置
- 实时监控和图形化显示
- 数据记录和存储功能
定制支持支持固件和硬件定制
应用领域工业自动化、机器人、医疗设备、精密运动控制等


核心优势

高功率输出:支持高达 1000W 的功率输出,适用于高功率密度的应用场景。

多种位置反馈选项:支持多种编码器和传感器接口,确保高精度的位置控制。

灵活通信接口:提供 CAN 和 UART 接口,支持 TMCL 和 CANopen 协议,便于集成到工业网络中。

先进控制技术:支持 磁场定向控制(FOC) 和 位置模式,提供高效、精确的电机控制。

定制化支持:支持固件和硬件定制,满足特定应用需求。

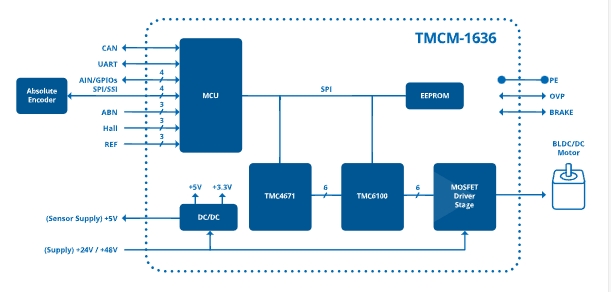

原理图
应用领域
