TMCM-6110
TMCM-6110

TMCM-6110电机驱控模块(六轴)

TMCM-6110 是一款六轴步进电机控制器/驱动器模块,专为需要多轴控制和高效能量管理的应用设计。它集成了 Trinamic 的多种先进技术,包括 StallGuard2™(无传感器失速检测和机械负载测量)、CoolStep™(电流节能控制)和 SpreadCycle™(高精度斩波算法),能够实现高效、精确的步进电机控制。
功能特点

TMCM-6110 是一款六轴步进电机控制器/驱动器模块,专为需要多轴控制和高效能量管理的应用设计。它集成了 Trinamic 的多种先进技术,包括 StallGuard2™(无传感器失速检测和机械负载测量)、CoolStep™(电流节能控制)和 SpreadCycle™(高精度斩波算法),能够实现高效、精确的步进电机控制。


TMCM-6110 能够在 9V 至 28V 的电源电压下工作,每个输出轴可驱动高达 1.6A 的电流(在适当散热条件下)。模块提供了 RS485、CAN 和 USB 接口,支持 Trinamic 的 TMCL(Trinamic Motion Control Language) 协议,便于快速集成和配置。


用户可以通过 Trinamic 提供的免费 TMCL-IDE 软件快速配置和调试系统。TMCL-IDE 提供了一个直观的图形用户界面(GUI),支持快速设置、实时监控、数据记录和存储等功能,极大地简化了开发和调试过程。


关键技术:MicroPlyer™(微步插值器)、StallGuard2™(无传感器失速检测和机械负载测量)、CoolStep™(电流节能控制)、SpreadCycle™(高精度斩波算法)


主要参数

参数规格
电源电压9V 至 28V DC
输出电流每轴高达 1.6A(适当散热条件下)
控制轴数六轴
通信接口RS485、CAN、USB
通信协议TMCL
控制技术- StallGuard2™(无传感器失速检测和机械负载测量)
- CoolStep™(电流节能控制)
- SpreadCycle™(高精度斩波算法)
- MicroPlyer™(微步插值器)
功能特性- 快速设置和配置
- 实时监控和图形化显示
- 数据记录和存储功能
应用领域工业自动化、机器人、医疗设备、精密运动控制等


核心优势

多轴控制:支持六轴独立控制,适用于多轴协同工作的应用场景。

高效能量管理:通过 CoolStep™ 技术动态调整电流,减少能量消耗和电机发热。

高精度控制:采用 SpreadCycle™ 高精度斩波算法,确保电机运行的平滑性和精确性。

无传感器负载检测:通过 StallGuard2™ 技术实现无传感器失速检测和机械负载测量,提高系统可靠性。

灵活通信接口:提供 RS485、CAN 和 USB 接口,支持 TMCL 协议,便于集成和配置。

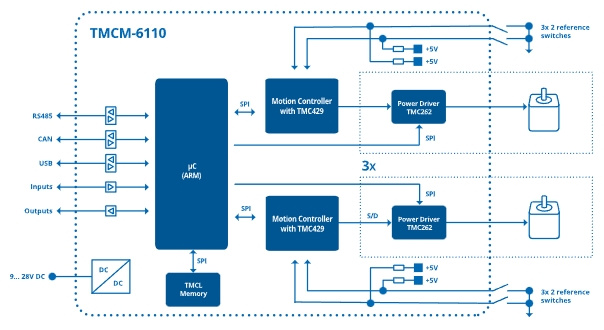

原理图
应用领域
