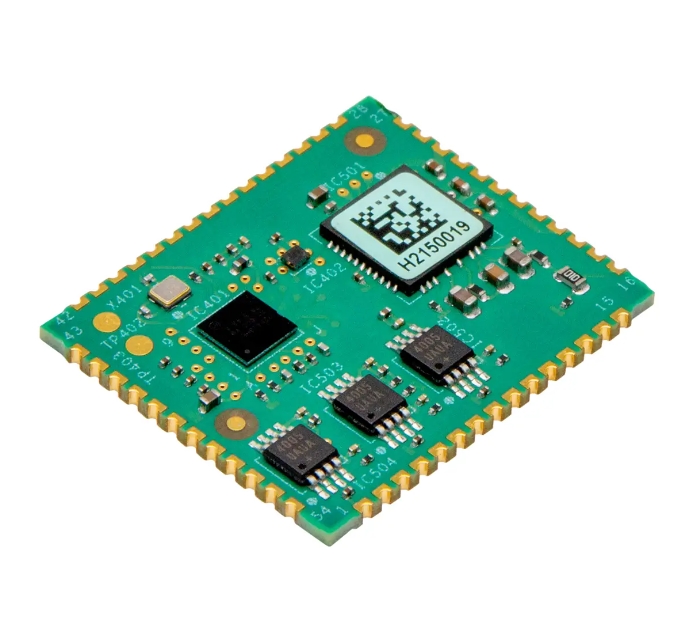

TMCM-1690-TMCL伺服控制器栅极驱动器模块
TMCM-1690-TMCL伺服控制器栅极驱动器模块 提供高达1.5A的栅极驱动电流和+60V（标称值+48V）的电源。Analog Devices Inc. TMCM-1690-TMCL设有UART（RS232/RS485就绪）和CAN接口，接口支持TMCL协议。此外，该器件还支持增量编码器、数字霍尔传感器和用于位置反馈的绝对编码器。
电子元器件
功能特点
特性
电源电压：+10VDC~~ 至+60VDC~~
BLDC和直流电机磁场定向控制 (FOC) 伺服控制器和栅极驱动器模块
栅极驱动电流：0.5A/1.0A/1.5A
高达120kHz PWM频率
板载电流检测放大器
支持UART（RS232/RS485就绪）和CAN接口
支持增量编码器 (ABN)、数字霍尔传感器和绝对SPI编码器
参考开关输入
紧凑的27mm x 22.5mm尺寸
应用
机器人技术
实验室自动化
生产制造
工厂自动化
伺服驱动器
电动桌椅
工业BLDC和直流电机驱动器

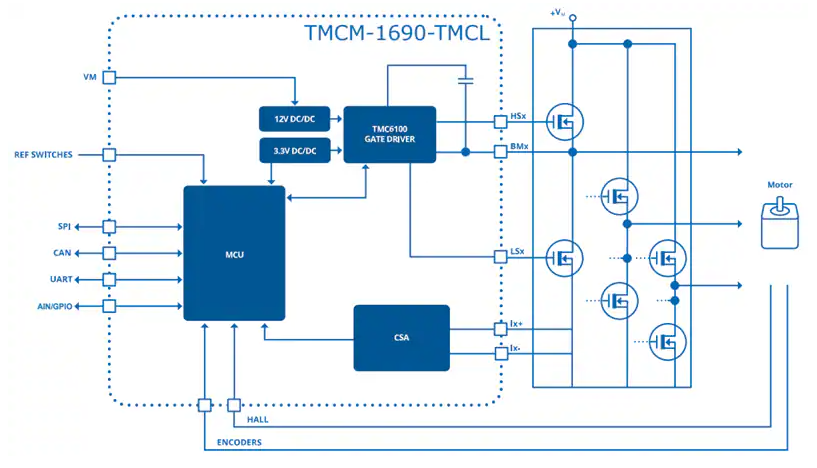

方框图
