TMCM-1617
TMCM-1617

TMCM-1617电机驱控模块(单轴)

TMCM-1617是一款低重量小型化单轴伺服驱动器,适用于三相无刷直流电机,电机电流为18A RMS,电源为+24V。
功能特点

TMCM-1617 是一款低重量、小型化的单轴伺服驱动器,专为三相无刷直流电机(BLDC)设计。它能够在+24V电源下提供高达18A RMS的电机电流输出,适用于需要高功率密度和紧凑设计的应用场景。TMCM-1617 提供了多种通信接口选项,包括 CAN、RS485 和 EtherCAT®,能够灵活集成到不同的工业通信网络中。


该驱动器支持多种位置反馈方式,包括增量编码器、模拟编码器和数字霍尔传感器,确保高精度的位置控制和运动性能。TMCM-1617 模块通常配备标准外壳,但也支持定制化选项,以满足特定应用需求。


用户可以通过 Trinamic 提供的免费 TMCL-IDE 软件快速配置和调试系统。TMCL-IDE 提供了一个直观的图形用户界面(GUI),支持快速设置、实时监控、数据记录和存储等功能,极大地简化了开发和调试过程。


关键技术:closed loop control、FOC、position mode、velocity mode、torque mode



主要参数
参数规格
电源电压+24V DC
电机电流输出18A RMS
电机类型支持三相无刷直流电机(BLDC)
通信接口CAN、RS485、EtherCAT®
位置反馈支持增量编码器、模拟编码器、数字霍尔传感器
模块尺寸小型化设计,低重量
功能特性- 快速设置和配置
- 实时监控和图形化显示
- 数据记录和存储功能
应用领域工业自动化、机器人、医疗设备、精密运动控制等


核心优势

高功率密度:在紧凑的设计中提供高达18A RMS的电流输出,适合空间受限的应用。

多种通信接口:支持CAN、RS485和EtherCAT®,便于集成到不同的工业网络中。

灵活的位置反馈:支持增量编码器、模拟编码器和数字霍尔传感器,适应多种应用需求。

易用性:通过TMCL-IDE软件,用户可以快速完成配置和调试,实时监控系统状态。

定制化选项:支持定制外壳和功能,满足特定应用需求。

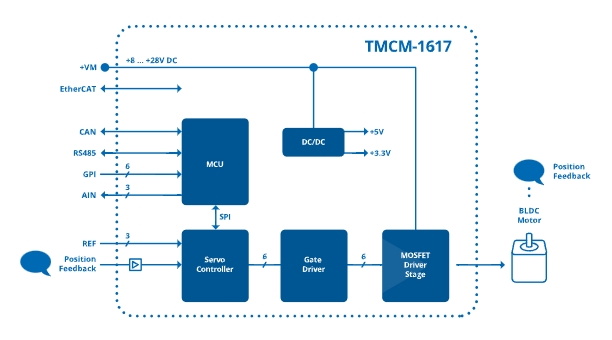

原理图
