TMCM-1070
TMCM-1070

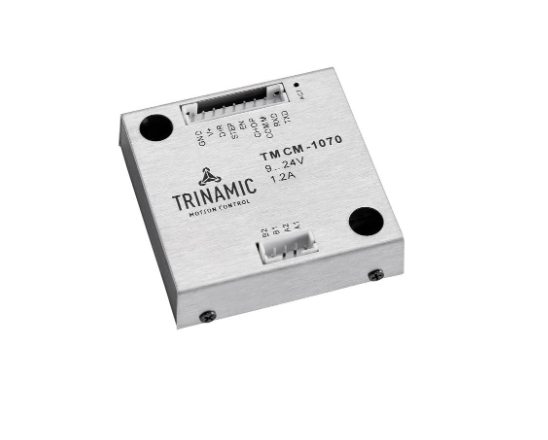

TMCM-1070电机驱控模块(单轴)

TMCM-1070 是一款单轴步进电机控制器/驱动器模块,专为需要高效、精确运动控制的应用设计。它集成了 Trinamic 的多种先进技术,包括 SpreadCycle™(高精度斩波算法)和 StealthChop™(静音斩波模式),能够实现高效、精确的步进电机控制。
功能特点

TMCM-1070 是一款单轴步进电机控制器/驱动器模块,专为需要高效、精确运动控制的应用设计。它集成了 Trinamic 的多种先进技术,包括 SpreadCycle™(高精度斩波算法)和 StealthChop™(静音斩波模式),能够实现高效、精确的步进电机控制。


TMCM-1070 能够在 9V 至 24V 的电源电压下工作,每个输出轴可驱动高达 1.4A 的电流(在适当散热条件下)。模块提供了 步进和方向(S/D)接口,并通过 Trinamic 的 TMCL-IDE 软件支持永久参数存储和高级配置。用户可以通过 Trinamic 提供的免费 TMCL-IDE 软件快速配置和调试系统。


TMCL-IDE 提供了一个直观的图形用户界面(GUI),支持快速设置、实时监控、数据记录和存储等功能,极大地简化了开发和调试过程。


关键技术:MicroPlyer™(微步插值器)、microstep table、CoolStep™(电流节能控制)、SpreadCycle™(高精度斩波算法)、StallGuard2™(无传感器失速检测和机械负载测量)、StealthChop™


主要参数

参数规格
电源电压9V 至 24V DC
输出电流每轴高达 1.4A(适当散热条件下)
控制轴数单轴
控制接口步进和方向(S/D)接口
通信接口通过 TMCL-IDE 配置
控制技术- SpreadCycle™(高精度斩波算法)
- StealthChop™(静音斩波模式)
- MicroPlyer™(微步插值器)
- CoolStep™(电流节能控制)
- StallGuard2™(无传感器失速检测和机械负载测量)
功能特性- 快速设置和配置
- 实时监控和图形化显示
- 数据记录和存储功能
应用领域工业自动化、机器人、医疗设备、精密运动控制等


核心优势

高效能量管理:通过 CoolStep™ 技术动态调整电流,减少能量消耗和电机发热。

高精度控制:采用 SpreadCycle™ 高精度斩波算法,确保电机运行的平滑性和精确性。

静音运行:通过 StealthChop™ 技术实现超静音的电机运行,适用于对噪音敏感的应用场景。

无传感器负载检测:通过 StallGuard2™ 技术实现无传感器失速检测和机械负载测量,提高系统可靠性。

易于使用:通过步进和方向接口进行控制,简化了系统集成。

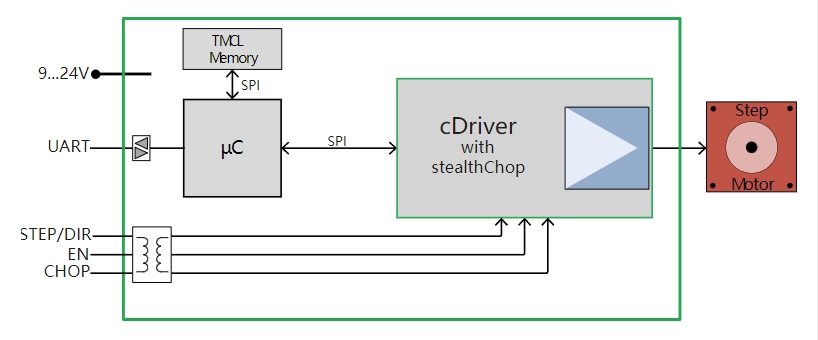

原理图
应用领域
