TMC4671-LA
TMC4671-LA

TMC4671-LA运动控制芯片

TMC4671-LA 是TRINAMIC 公司推出的一款高性能伺服电机控制器芯片,专为高精度、高效率的运动控制设计。它集成了磁场定向控制(FOC)、编码器接口和多种通信接口,适用于工业自动化、机器人、医疗设备等高要求场景。
功能特点

TMC4671-LA 是TRINAMIC 公司推出的一款高性能伺服电机控制器芯片,专为高精度、高效率的运动控制设计。它集成了磁场定向控制(FOC)、编码器接口和多种通信接口,适用于工业自动化、机器人、医疗设备等高要求场景。


主要参数
Axes 1

a/b/n incremental Yes

Analog Hall Yes

PWM Yes

SPI Yes

UART Yes

GPIO Yes

Step/Dir Yes

closed loop control Yes

FOC Yes

position mode Yes

velocity mode Yes

dual encoder Yes

Package QFN76 (10.5x6.5)

核心特点
  • 高性能控制

    支持 永磁同步电机(PMSM) 和 无刷直流电机(BLDC),电流高达 20A RMS。

    内置 磁场定向控制(FOC),实现高效、平滑的运动控制。

  • 编码器接口

    支持 增量式编码器、数字霍尔传感器 和 模拟霍尔传感器,实现高精度位置反馈。

    内置 编码器信号处理,支持高分辨率位置检测。

  • 通信接口

    支持 UART 和 SPI 接口,方便与主控芯片(如 STM32、ESP32 等)连接。

    可通过 UART/SPI 配置参数(如电流、速度、位置等)。

  • 集成保护功能

    过流保护(OCP)、过热保护(OTP)、欠压保护(UVLO)。

    短路保护和开路检测,确保系统可靠性。

主要功能
  • 运动控制模式

    支持位置模式、速度模式 和 扭矩模式,满足不同应用需求。

    内置 斜坡发生器,实现平滑加减速。

  • 电流控制

    通过 UART/SPI 配置电机相电流,优化电机性能。

    支持 动态电流调整,降低功耗。

  • 诊断与反馈

    提供 负载检测 和 失步检测 功能,实时监控电机状态。

    支持 StallGuard2™ 技术,实现无传感器堵转检测。

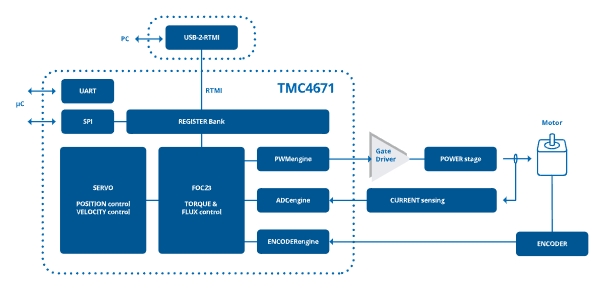

方框图
原理图
应用领域
