TMC2209-LA-T驱动芯片步进电机大电流散热性强静音
TMC2209是用于两相步进电机的超静音电机驱动器IC。TMC2209与许多传统驱动器以及TMC2208引脚兼容。TRINAMICS先进的StealthChop2斩波器可确保电机无噪音运行，实现最高效率和最佳电机扭矩。
电子元器件

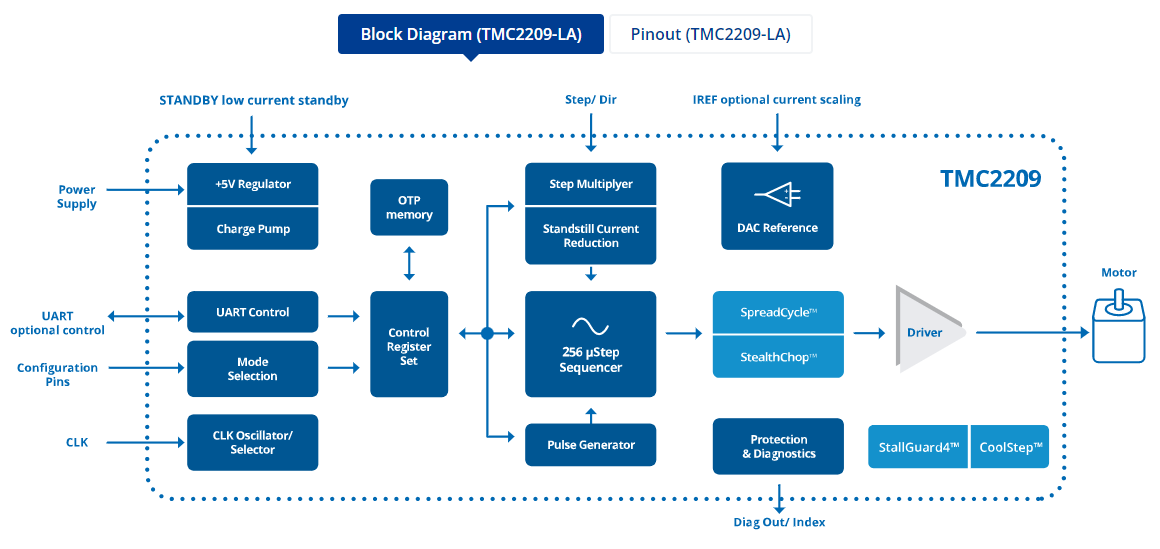

功能特点
TMC2209是用于两相步进电机的超静音电机驱动器IC。TMC2209与许多传统驱动器以及TMC2208引脚兼容。TRINAMICS先进的StealthChop2斩波器可确保电机无噪音运行，实现最高效率和最佳电机扭矩。 其快速的电流调节和抑制共振功能组合可实现高动态运动。StallGuard用于无传感器回原点，防止堵转。 内置功率MOSFET可处理高达2A RMS的电机电流，具有保护和诊断功能，可实现稳定可靠的运行。一个简单易用的UART接口打开了调优和控制选项。将应用程序调优存储到OTP内存。 通过单独的脉冲方向可将驱动器设置为无噪音运行和最精确的操作，从而实现经济高效且极具竞争力的解决方案。
主要参数
| 属性 | 参数值 |
| 控制电压 | 4.75V~29V |
| 步长细分 | 8；64；256；16；32 |
| 接口类型 | STEP/DIR；UART |
| 集成开关 | 是 |
| 导通电阻 | 340mΩ |
| 工作温度 | 40℃~+125℃ |
| 电压-负载 | 5.5V ~ 29V |
| 安装类型 | 表面贴装型 |
| 输出配置 | 步进/方向 |
| 技术 | 功率 MOSFET |
| 步进分辨率 | 1 ~ 1/256 |
| 电流-输出 | 2A |
| 电机类型-步进 | 双极性 |
| 商品封装 | QFN-28-EP(5x5) |
| 电压-供电 | 4.8V ~ 5.25V |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 应用 | 自动化控制 |

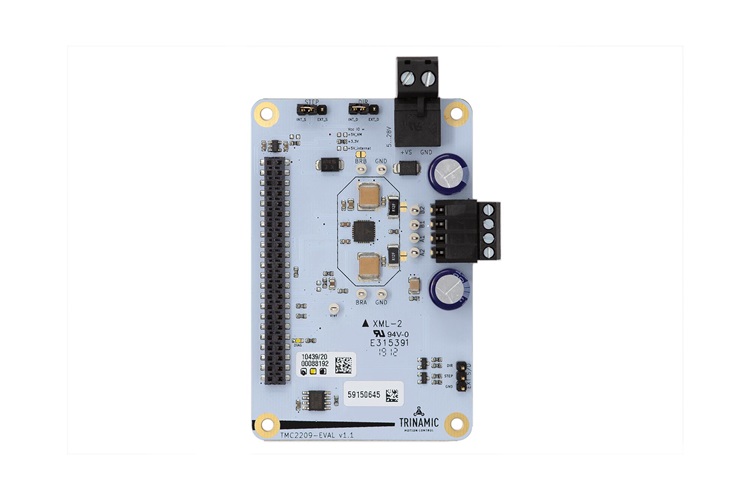

应用电路图
