TMC2590-TA外置MOS大电流步进电机驱动芯片256细分
TMC2590-TA 是 TRINAMIC 公司推出的一款高性能步进电机驱动芯片，专为高精度、高效率的运动控制设计。它集成了多种先进功能，适用于工业自动化、机器人、医疗设备等高要求场景。
电子元器件
功能特点
TMC2590-TA 是 TRINAMIC 公司推出的一款高性能步进电机驱动芯片，专为高精度、高效率的运动控制设计。它集成了多种先进功能，适用于工业自动化、机器人、医疗设备等高要求场景。
关键技术：MicroPlyer™（微步插值器） break before make CoolStep™（电流节能控制） short detection（短路检测） slope control SpreadCycle™（高精度斩波算法） Stall detection(失速检测) StallGuard2™（无传感器失速检测和机械负载测量） Current Sense
主要参数
| 参数项 (Parameter) | 值/说明 (Value/Description) |
| 轴数 (Axes) | 1 |
| 电机供电电压 (Motor Supply) | 5…60V |
| 微步数 (Microsteps) | 1…256 |
| SPI 接口 (SPI) | 支持 (Yes) |
| 步进/方向接口 (Step/Dir) | 支持 (Yes) |
| MicroPlyer™ (微步插值器) | 支持 (Yes) |
| 开关切换方式 (Switching) | 先断后通 (break before make) |
| CoolStep™ (电流节能控制) | 支持 (Yes) |
| 短路检测 (short detection) | 支持 (Yes) |
| 电流斜率控制 (slope control) | 支持 (Yes) |
| SpreadCycle™ (高精度斩波算法) | 支持 (Yes) |
| 失速检测 (Stall detection) | 支持 (Yes) |
| StallGuard2™ (无传感器失速检测和机械负载测量) | 支持 (Yes) |
| 电流检测 (Current Sense) | 支持 (Yes) |
| 相电流有效值 (Phase Current, RMS) | 4.0A |
| 封装 (Package) | TQFP32-EP (5x5) |
核心特点
高性能驱动
支持 2-phase 步进电机，电流高达 2.8A RMS（峰值 4A）。
内置 256 微步细分，实现平滑运动控制。
静音与节能
采用 StealthChop2™ 技术，实现超静音运行。
SpreadCycle™ 技术 提供高动态运动性能，同时优化能效。
集成保护功能
过流保护（OCP）、过热保护（OTP）、欠压保护（UVLO）。
短路保护和开路检测，确保系统可靠性。
通信接口
支持 SPI 接口，方便与主控芯片（如 STM32、ESP32 等）连接。
可通过 SPI 配置参数（如电流、微步、模式等）。
主要功能
运动控制模式
支持 速度模式 和 位置模式，满足不同应用需求。
内置 斜坡发生器，实现平滑加减速。
电流控制
通过 SPI 配置电机相电流，优化电机性能。
支持 CoolStep™ 技术，动态调整电流以降低功耗。
诊断与反馈
提供 负载检测 和 失步检测 功能，实时监控电机状态。
支持 StallGuard2™ 技术，实现无传感器堵转检测。

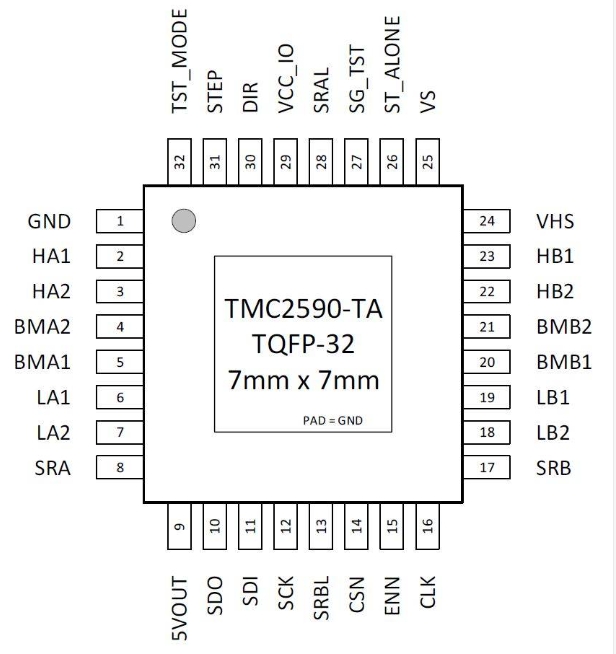

引脚配置

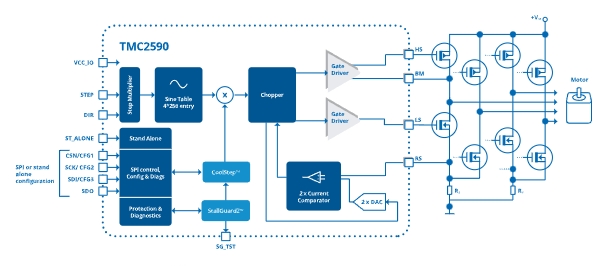

原理图
