MT8631AT全极霍尔效应开关IC
MT863X 系列采用 CMOS 技术制造。该霍尔 IC 内部包含高灵敏度水平霍尔板、用于模式控制的睡眠/唤醒逻辑、低功耗片上振荡器、具有动态偏移消除的低噪声模拟信号链、滞后比较器和输出驱动器。
电子元器件
功能特点
MT863X 系列采用 CMOS 技术制造。该霍尔 IC 内部包含高灵敏度水平霍尔板、用于模式控制的睡眠/唤醒逻辑、低功耗片上振荡器、具有动态偏移消除的低噪声模拟信号链、滞后比较器和输出驱动器。
该产品对北极或南极磁场均有响应。当磁通密度 (B) 大于工作点 (Bop) 时，输出将打开（低电平）；当磁通密度 (B) 低于释放点 (Bap) 时，输出将关闭（高电平）。

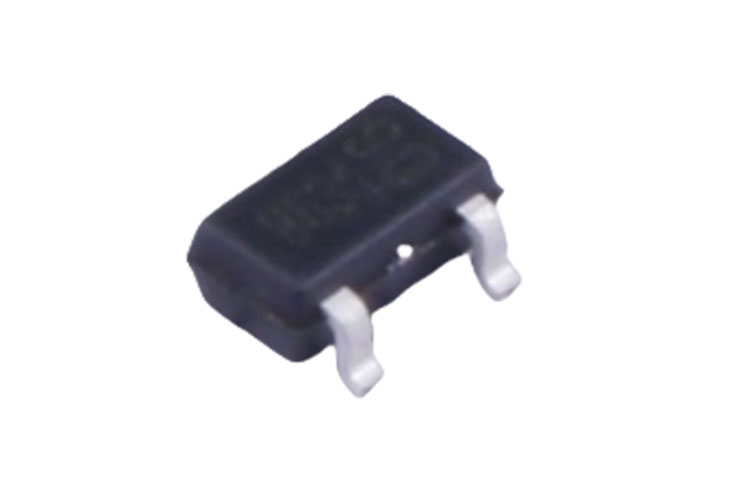

MT863X 系列为客户提供多种封装选择：SOT-23-31 和 DFN 用于表面贴装，扁平 TO-92 用于通孔安装。所有封装均符合 RoHS 标准。
特点
CMOS 技术
全极开关
2.0 ~ 5.5V 工作电压范围
-40°C~125°C 工作温度
封装选项：
SOT-23-31
扁平 TO-92
DFN1616磁灵敏度选项：
MT8631: BOP=±37Gs, BRP=±25Gs
MT8632: BOP=±15Gs, BRP=±9Gs推挽输出
纳瓦级功耗：
平均供电电流 =600nA (Vcc=2.0V)符合 RoHS 标准：(EU)2015/863
应用
家用电器、工业
位置检测
固态开关
接近开关
智能电表
手持设备
消费电子设备

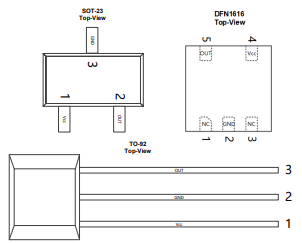

引脚配置

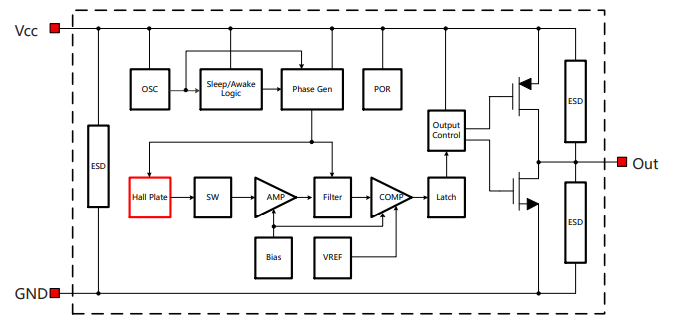

功能框
