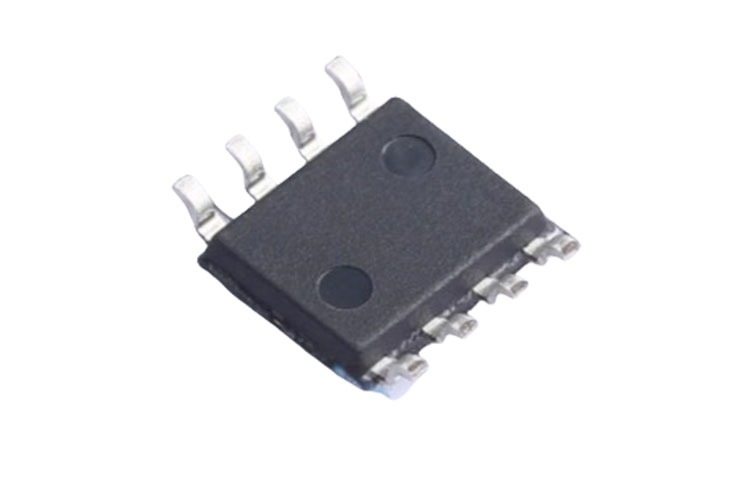

MT6701CT-STD-R霍尔在线编程角度位置传感器

MagnTek 旋转位置传感器 MT6701 是一款基于霍尔传感技术的集成电路。在 x-y 传感器平面中的旋转磁场产生两个正弦输出信号,指示传感器与磁场方向之间的角度 (αα)。该传感器系列提供增量 ABZ 输出模式,使得该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转 1024 脉冲/4096 步。
功能特点

MagnTek 旋转位置传感器 MT6701 是一款基于霍尔传感技术的集成电路。在 x-y 传感器平面中的旋转磁场产生两个正弦输出信号,指示传感器与磁场方向之间的角度 (αα)。

该传感器系列提供增量 ABZ 输出模式,使得该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转 1024 脉冲/4096 步。

标准的 I²C 或 SSI 接口允许主机微控制器从 MT6701 读取 14 位绝对角度位置数据。绝对角度位置还通过 PWM 输出或与 VDD 成比例的线性模拟信号从 12 位 DAC 提供。

此外,PUSH 输出指示 MT6701 与磁铁之间的快速气隙变化,可用于实现非接触式按钮功能,其中可以通过按下旋钮将磁铁移向 MT6701。


特点与优势

  • 基于霍尔传感技术,支持 0~360 度全范围角度传感

  • 工作电源电压:3.3~5.0V,内置 EEPROM(在 VDD > 4.5V 时编程)

  • 独立输出接口:I2C、SSJ、ABZ、UVW、模拟/PWM 以及 Z 轴上的按钮功能

  • 最大转速:55,000 RPM

  • 输出传播延迟:5 微秒

  • 增量 ABZ 分辨率:每转 1~1024 脉冲(PPR),用户可编程

  • UVW 输出分辨率:每转 1~16 极对,用户可编程

  • 符合 RoHS 标准:2011/65/EU

  • 封装形式:SOP-8 和 QFN-16


  • 应用

  • 绝对线性位置传感器

  • 机器人控制

  • 非接触式旋钮

  • 非接触式电位

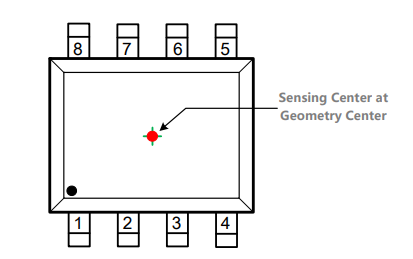

引脚配置

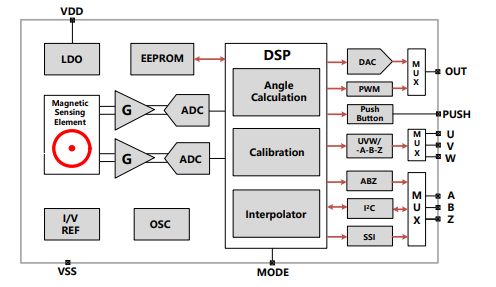

功能框
