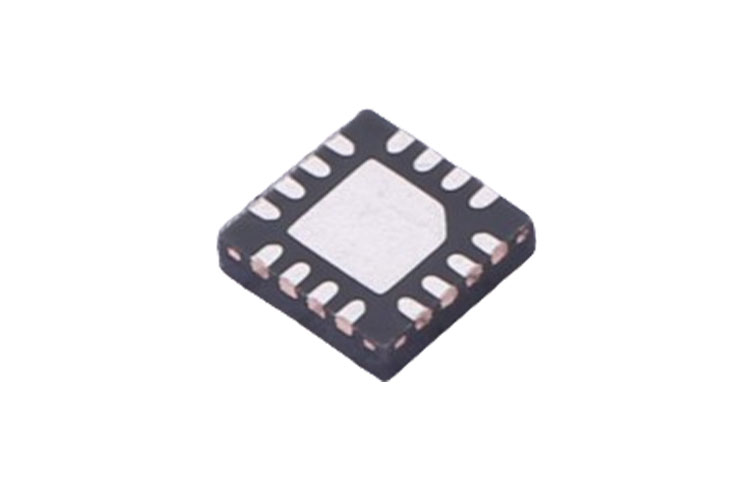

MT6701QT-STD霍尔角度传感器
MagnTek旋转位置传感器MT6701是一款基于霍尔传感技术的集成电路。在x-y传感器平面中，旋转磁场产生两个正弦输出信号，指示传感器与磁场方向之间的角度（α）。该传感器系列提供增量ABZ输出模式，使得该芯片适合替代各种光学编码器。在二进制模式下，最大分辨率为每转1024脉冲/4096步。
电子元器件
功能特点
MagnTek旋转位置传感器MT6701是一款基于霍尔传感技术的集成电路。在x-y传感器平面中，旋转磁场产生两个正弦输出信号，指示传感器与磁场方向之间的角度（α）。
该传感器系列提供增量ABZ输出模式，使得该芯片适合替代各种光学编码器。在二进制模式下，最大分辨率为每转1024脉冲/4096步。
标准的I²C或SSI接口允许主机微控制器从MT6701读取14位绝对角度位置数据。绝对角度位置还通过PWM输出或与VDD成比例的线性模拟信号从12位DAC提供。
此外，PUSH输出指示MT6701与磁铁之间的快速气隙变化，可用于实现非接触式按钮功能，其中可以通过按下旋钮将磁铁移向MT6701。
特点与优势
基于霍尔传感技术，支持0~360度全范围角度传感
工作电源电压：3.3~5.0V，内置EEPROM（在VDD > 4.5V时编程）
独立输出接口：PC、SSI、ABZ、UVW、模拟/PWM以及Z轴上的按钮功能
最大转速：55,000 RPM
输出传播延迟：5微秒
增量ABZ分辨率：每转1~1024脉冲（PPR），用户可编程
UVW输出分辨率：每转1~16极对，用户可编程
符合RoHS标准：2011/65/EU
封装形式：SOP-8和QFN-16
应用
绝对线性位置传感器
机器人控制
非接触式旋钮
非接触式电位器

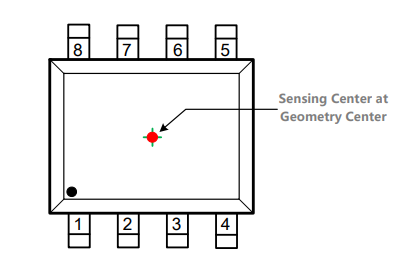

引脚配置

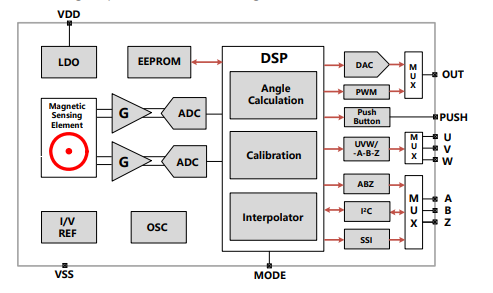

功能框
