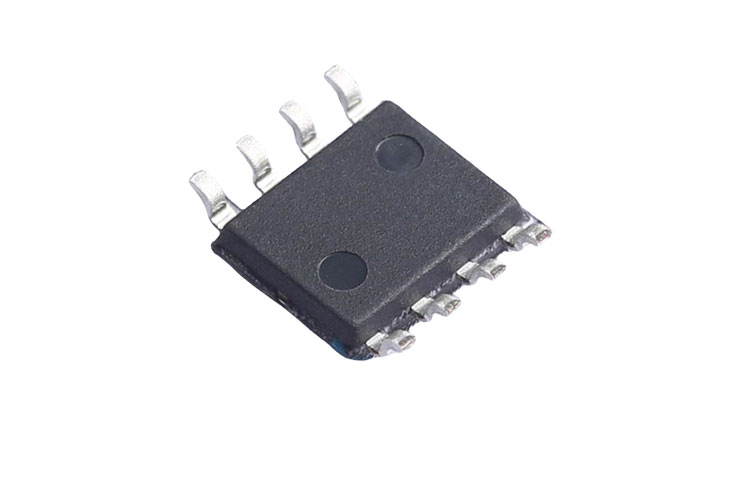

MT6701CT-STD霍尔在线编程角度位置传感器

MagnTek旋转位置传感器MT6701是一款基于霍尔传感技术的集成电路。x-y传感器平面中的旋转磁场产生两个正弦输出信号,指示传感器与磁场方向之间的角度(α)。该传感器系列提供增量ABZ输出模式,使该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转1024脉冲/4096步。
功能特点

MagnTek旋转位置传感器MT6701是一款基于霍尔传感技术的集成电路。x-y传感器平面中的旋转磁场产生两个正弦输出信号,指示传感器与磁场方向之间的角度(α)。

该传感器系列提供增量ABZ输出模式,使该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转1024脉冲/4096步。

标准的i²C或SSI接口允许主机微控制器从MT6701读取14位绝对角度位置数据。绝对角度位置还通过PWM输出或与VDD成比例的线性模拟信号从12位DAC提供。

此外,PUSH输出指示MT6701与磁铁之间的快速气隙变化,可用于实现非接触式按钮功能,其中可以通过按下旋钮将磁铁移向MT6701。


特征和优势

基于霍尔传感技术,具有

0~360度全范围角度传感

3.3~5.0V工作电源,内置

EEPROM(在VDD>4.5V时编程)

独立输出接口:PC、SSJ、ABZ、

UVM、模拟/PWM和Z轴上的按钮功能

最大转速55,000 RPM

输出传播延迟5微秒

增量ABZ分辨率1~1024脉冲每转(PPR)用户可编程

UvW输出分辨率1~16极对每转用户可编程

符合RoHS标准2011/65/EU

SOP-8和QFN-16封装


应用

绝对线性位置传感器
机器人控制
非接触式旋钮
非接触式电位器

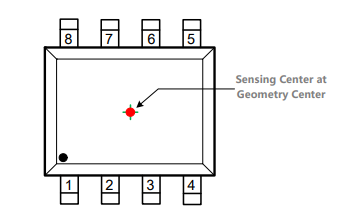

引脚配置

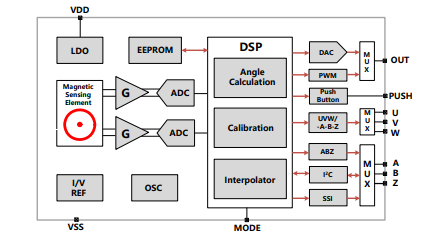

功能框
