MT9105ET线性霍尔效应IC

MT910X 器件是一种线性霍尔效应集成电路,其响应与磁通密度成正比。该器件可用于广泛应用中的精确位置传感。该器件的工作电压范围为 3.0V 至 5.5V。当没有磁场时,模拟输出驱动 VCC 的 ½ 。输出随施加的磁通密度线性变化,四种灵敏度选项可根据所需的传感范围实现最大输出电压摆幅。南北磁极产生独特的电压。
功能特点

MT910X 器件是一种线性霍尔效应集成电路,其响应与磁通密度成正比。该器件可用于广泛应用中的精确位置传感。

该器件的工作电压范围为 3.0V 至 5.5V。当没有磁场时,模拟输出驱动 VCC 的 ν2½。输出随施加的磁通密度线性变化,四种灵敏度选项可根据所需的传感范围实现最大输出电压摆幅。南北磁极产生独特的电压。

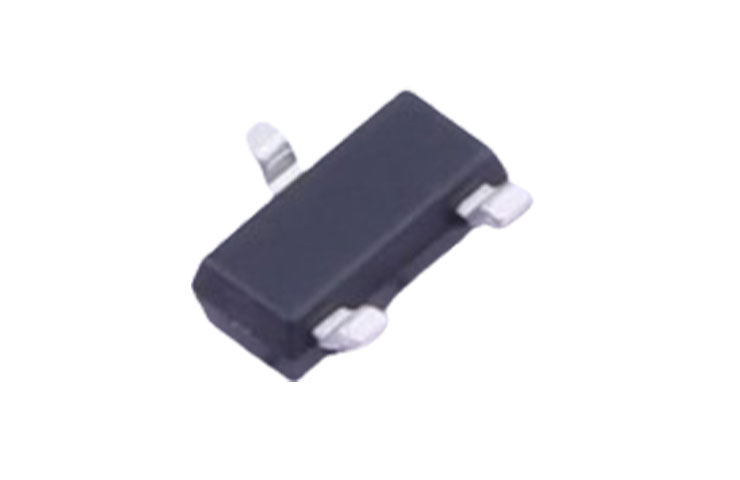

MT910X 系列提供多种封装,如 SOT-23(薄型)用于表面贴装,扁平 TO-92 用于通孔安装。所有封装均符合 RoHS 标准。


特性

  • BCD 技术

  • 工厂编程

  • 比例轨到轨模拟输出

  • 低噪声输出

  • 3.0~5.5V 工作电压范围

  • -40°C~150°C 工作温度

  • 封装选项:
    扁平 TO-92
    SOT-23(薄型)

  • 磁灵敏度选项:
    1.50mV/GS MT9101 系列 @Vcc = 5V
    2.50mV/GS MT9102 系列 @Vcc = 5V
    3.40mV/GS MT9103 系列 @Vcc = 5V
    5.00mV/GS MT9105 系列 @Vcc = 5V
    1.00mV/GS MT9101 系列 @Vcc = 3.3V
    1.60mV/GS MT9102 系列 @Vcc = 3.3V
    2.15mV/GS MT9103 系列 @Vcc = 3.3V
    3.15mV/GS MT9105 系列 @Vcc = 3.3V

  • 符合 RoHS 标准:(EU)2015/863



应用

  • 家用电器

  • 工业

  • 速度检测

  • 位置检测

  • 磁性编码器

  • 铁金属传感

  • 振动传感

  • 重量传感

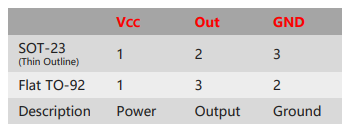

引脚配置和功能
