MT9101ET霍尔传感器 IC

MT910X 器件是一种线性霍尔效应集成电路,能够对磁通密度做出比例响应。该器件可用于广泛应用中的精确位置传感。该器件的工作电源电压范围为3.0V至5.5V。当没有磁场存在时,模拟输出驱动Vcc的一半。输出随施加的磁通密度线性变化,四种灵敏度选项可根据所需的传感范围实现最大输出电压摆幅。南北磁极会产生不同的电压。
功能特点

MT910X 器件是一种线性霍尔效应集成电路,能够对磁通密度做出比例响应。该器件可用于广泛应用中的精确位置传感。

该器件的工作电源电压范围为3.0V至5.5V。当没有磁场存在时,模拟输出驱动Vcc的一半。输出随施加的磁通密度线性变化,四种灵敏度选项可根据所需的传感范围实现最大输出电压摆幅。南北磁极会产生不同的电压。

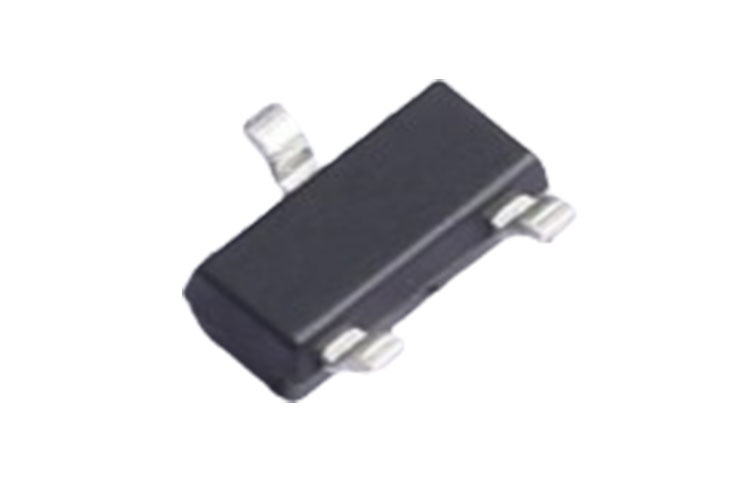

MT910X 系列为客户提供多种封装选择。SOT-23(薄型)和DFN1616适用于表面贴装,扁平TO-92适用于通孔安装。所有封装均符合RoHS标准。


特点

  • BCD技术

  • 工厂编程

  • 比例轨到轨模拟输出

  • 低噪声输出

  • 3.0~5.5V工作电压范围

  • -40°C~150°C工作温度

  • 封装选项:
    扁平TO-92/SOT-23(薄型)/DFN1616

  • 磁灵敏度选项:
    1.50mV/Gs MT9101系列 @Vcc = 5V
    2.50mV/Gs MT9102系列 @Vcc = 5V
    3.40mV/Gs MT9103系列 @Vcc = 5V
    5.00mV/Gs MT9105系列 @Vcc = 5V
    1.00mV/Gs MT9101系列 @Vcc = 3.3V
    1.60mV/Gs MT9102系列 @Vcc = 3.3V
    2.15mV/Gs MT9103系列 @Vcc = 3.3V
    3.15mV/Gs MT9105系列 @Vcc = 3.3V

  • 符合RoHS标准:(EU)2015/863


应用

  • 家用电器

  • 工业

  • 速度检测

  • 位置检测

  • 磁性编码器

  • 铁金属传感

  • 振动传感

  • 重量传感

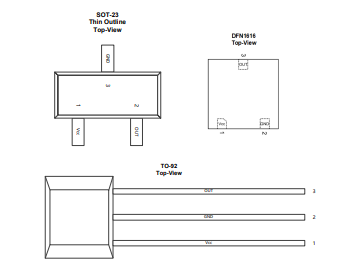

引脚配置

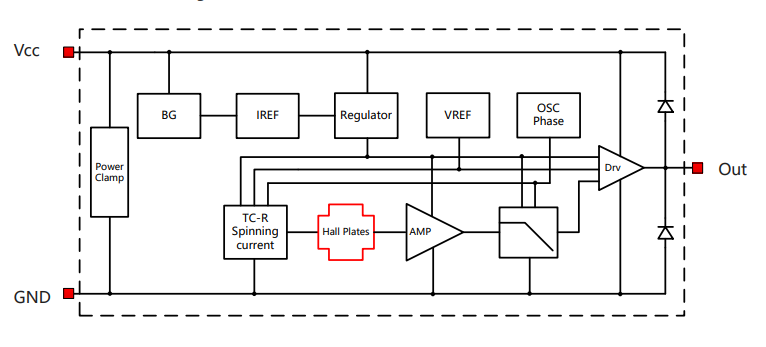

功能框
