TMCM-1241电机驱控模块(单轴)

TMCM-1241 是一款单轴电机控制器/驱动板,专为 2 相双极步进电机 设计。它能够提供高达 3A RMS(4.3A 峰值)的电机线圈电流,适用于需要高效、精确运动控制的应用场景。TMCM-1241 支持 线性斜坡 和 Trinamic 独特的 SixPoint™ 斜坡,优化运动轨迹,减少机械振动和冲击。
功能特点

TMCM-1241 是一款单轴电机控制器/驱动板,专为 2 相双极步进电机 设计。它能够提供高达 3A RMS(4.3A 峰值)的电机线圈电流,适用于需要高效、精确运动控制的应用场景。TMCM-1241 支持 线性斜坡 和 Trinamic 独特的 SixPoint™ 斜坡,优化运动轨迹,减少机械振动和冲击。


TMCM-1241 提供了 板载 SensOstep 编码器,并支持连接外部 增量 A/B 编码器,实现高精度的位置反馈。此外,模块还提供了 光学隔离的步进/方向输入,便于直接控制。


用户可以通过 Trinamic 提供的免费 TMCL-IDE 软件快速配置和调试系统。TMCL-IDE 提供了一个直观的图形用户界面(GUI),支持快速设置、实时监控、数据记录和存储等功能,极大地简化了开发和调试过程。


关键技术:DcStep™(负载相关的速度控制)、CoolStep™(电流节能控制)、SpreadCycle™(高精度斩波算法)、StallGuard2™(无传感器失速检测和机械负载测量)、StealthChop2™(静音斩波模式)



主要参数


参数规格
电机类型支持2 相双极步进电机
电机电流3A RMS(4.3A 峰值)
控制轴数单轴
斜坡发生器线性斜坡、SixPoint™ 斜坡
位置反馈支持- 板载 SensOstep 编码器
- 外部增量 A/B 编码器
控制接口光学隔离的步进/方向输入
控制技术- DcStep™(负载相关的速度控制)
- CoolStep™(电流节能控制)
- SpreadCycle™(高精度斩波算法)
- StallGuard2™(无传感器失速检测和机械负载测量)
- StealthChop2™(静音斩波模式)
功能特性- 快速设置和配置
- 实时监控和图形化显示
- 数据记录和存储功能
应用领域工业自动化、机器人、医疗设备、精密运动控制等


核心优势

高精度位置反馈:通过板载 SensOstep 编码器和外部增量 A/B 编码器实现高精度的位置反馈,提高运动精度和稳定性。

高效能量管理:通过 CoolStep™ 技术动态调整电流,减少能量消耗和电机发热。

高精度控制:采用 SpreadCycle™ 高精度斩波算法,确保电机运行的平滑性和精确性。

无传感器负载检测:通过 StallGuard2™ 技术实现无传感器失速检测和机械负载测量,提高系统可靠性。

静音运行:通过 StealthChop2™ 技术实现超静音的电机运行,适用于对噪音敏感的应用场景。

负载相关速度控制:通过 DcStep™ 技术根据负载动态调整电机速度,优化电机性能。

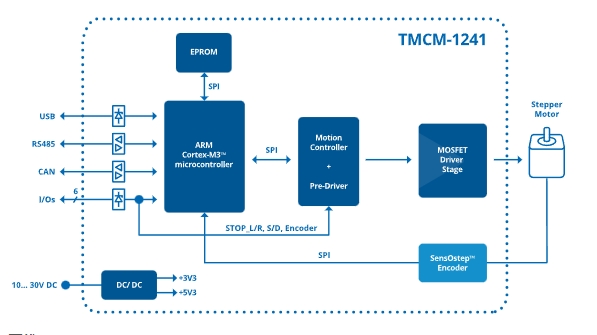

原理图
