TMC2208-LA步进电机驱动芯片
TMC2208 为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进分度器，即完全无噪声的电流控制模式 Stealth Chop2™，旨在驱动双极步进电机。
电子元器件
功能特点
TMC2208 为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进分度器，即完全无噪声的电流控制模式 Stealth Chop2™，旨在驱动双极步进电机。输出驱动器模块由低 RDSon N 沟道功率 MOSFET 组成，这些 MOSFET 配置为全 H 桥，用于驱动电机绕组。TMC2208 能够从每个输出驱动高达 2A 的电流（具有适当的散热）。TMC2208 设计用于 5...36V 的电源电压。该器件具有步进和方向接口，并可通过数字引脚进行配置。
产品特性
- MicroPlyer™
- SpreadCycle™防抖
- StealthChop2™静音
主要参数
| 参数 | 规格 |
| 轴数 | 1 |
| 电压 | 5V-36V |
| 电流 | 1.4A |
| 接口类型 | STEP/DIR；SPI |
| 步长 | 256 |
| 工作温度 | -40℃~+125℃ |
| 商品封装 | PQFP-44(10x10) |

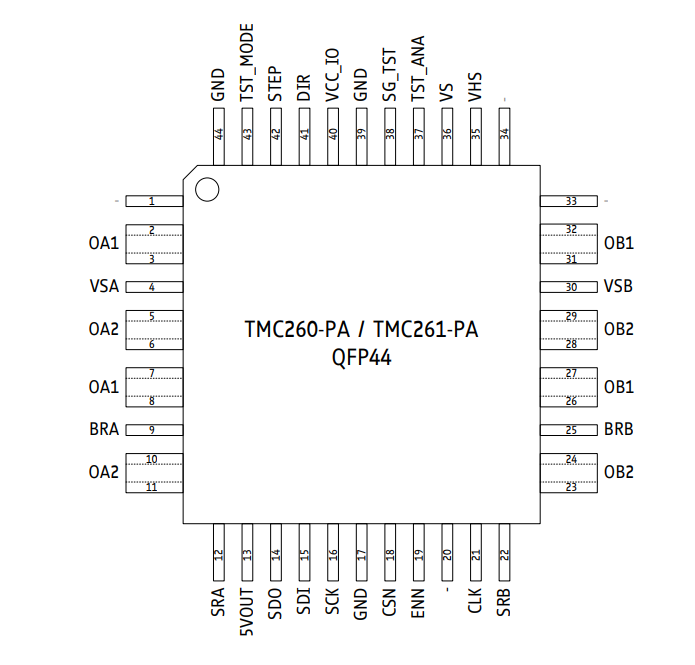

引脚配置

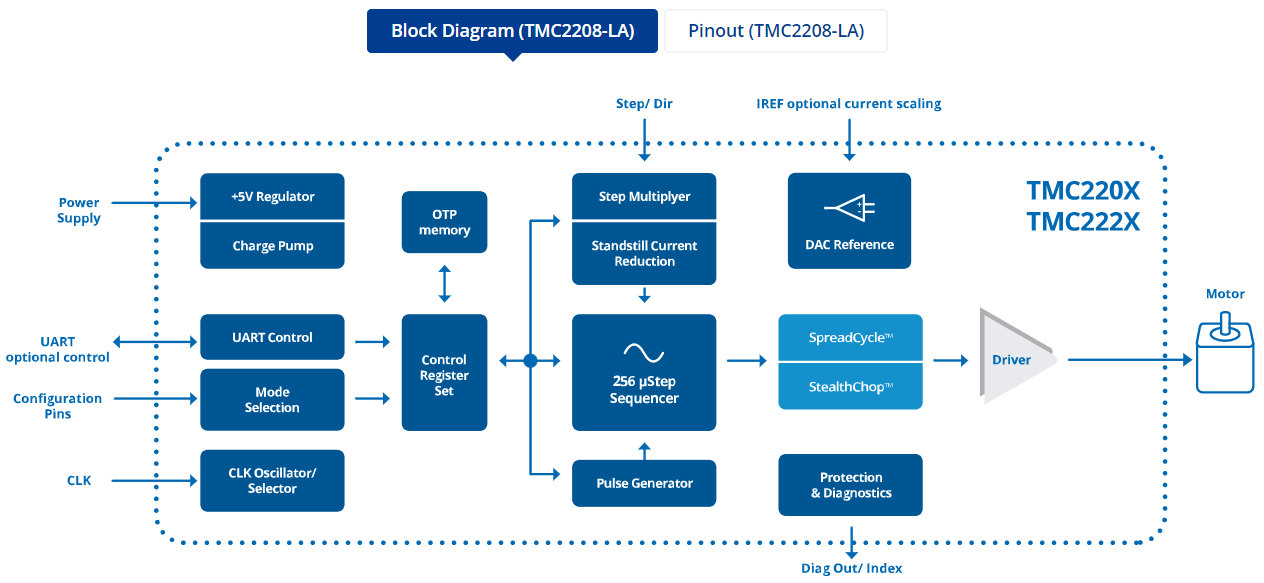

原理图
应用领域
应用领域
• 医疗设备：化学发光、血球分析仪、生化分析仪、流式细胞仪、POCT、基因检测、医学自动化流水线、眼科设备、假牙扫描仪、手持移液器
• 3D打印机：FDM(热熔堆积固化)、LCD(光固化)、工业打印机
