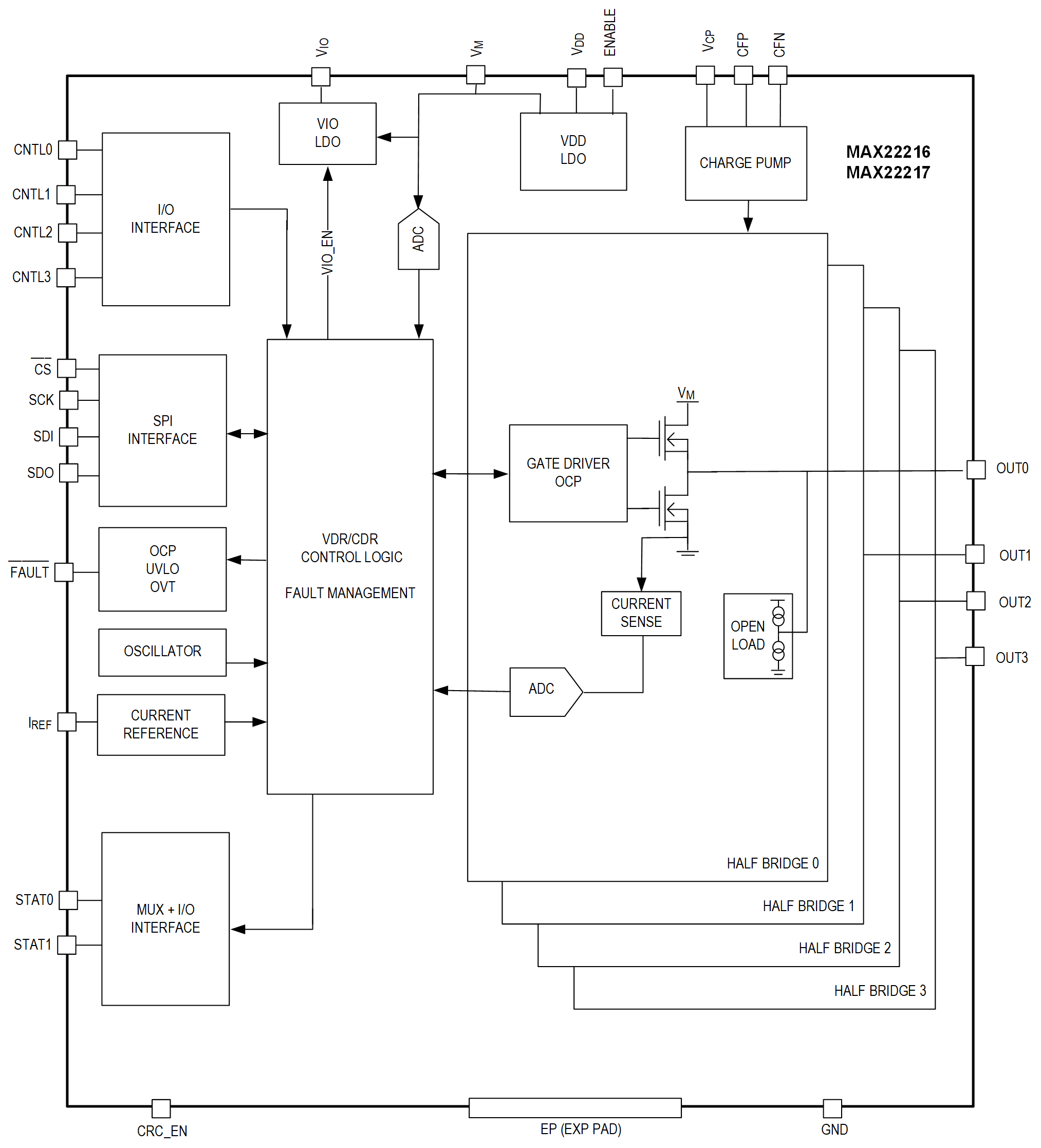

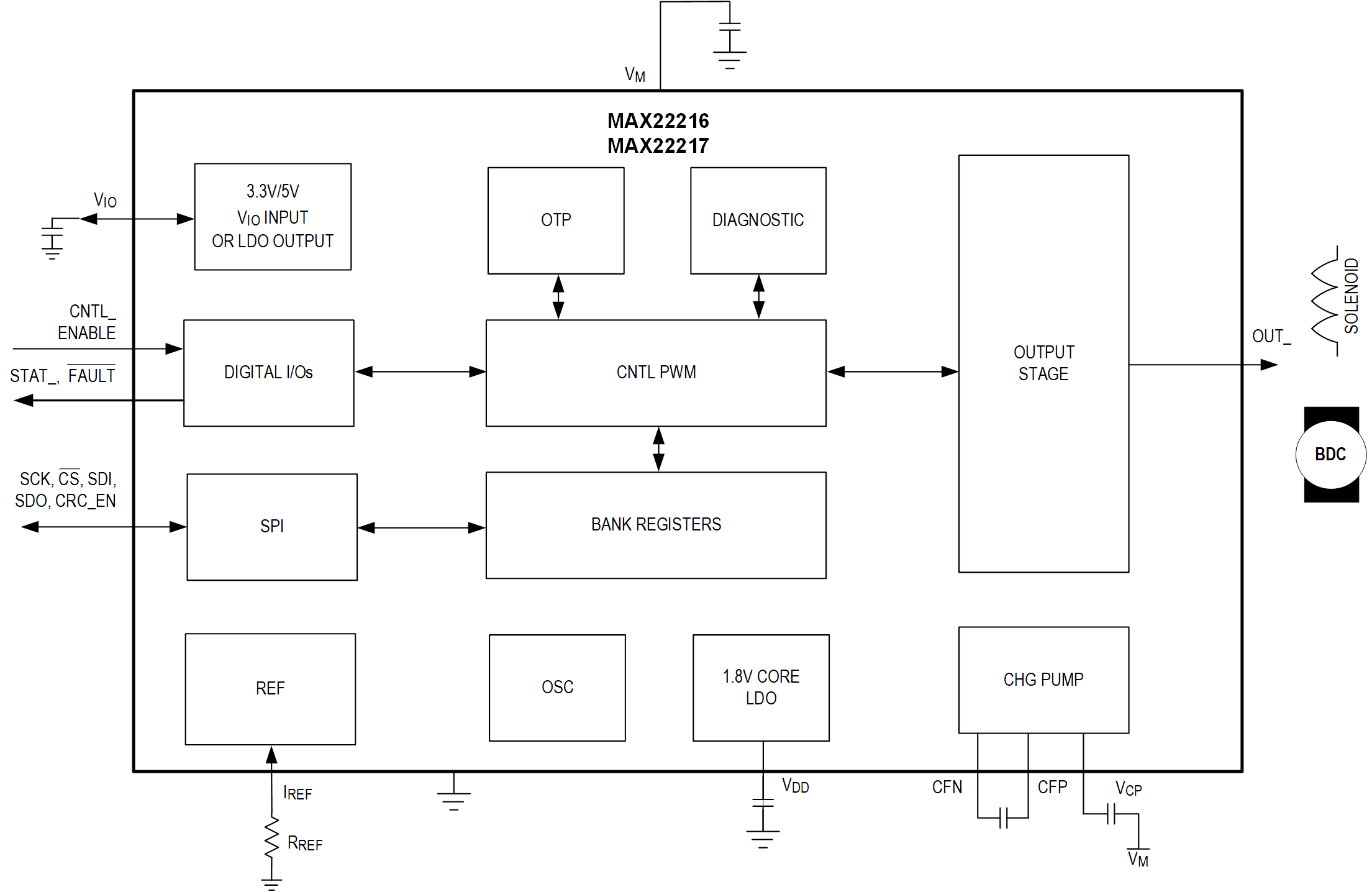

MAX22216 集成了四个可编程 36V 半桥。它主要用于驱动电感负载，例如开关电磁阀、直流电机、比例阀、双稳态阀、继电器等。 每个半桥的电流高达 3.2A_FS，MAX22216/MAX22217 的工作环境温度范围为 -40°C 至 +125°C。

MAX22216半桥支持两种不同的用例。对于第一种用例，可通过串行外设接口 (SPI) 输入配置设置，并且可随时更改。或者，可将设置存储在一次性可编程 (OTP) 寄存器中，这些寄存器在上电时加载。这使得独立操作成为了可能。寄存器是用户可编程的。OTP 写入程序必须在工厂内执行，并且要确保控制良好的温度和电压条件。

支持高端/低端单端驱动操作和桥接负载 (BTL) 配置。还支持通道并行操作。支持电压控制、电流控制和混合方案。

在电压驱动调节模式（VDR 模式）下，半桥输出电压受到控制。电源变化可得到内部补偿。

在电流驱动调节模式（CDR 模式）下，半桥输出电流受到控制。电流在内部感应并反馈到控制器以进行精确的闭环调节。可以配置比例和积分增益来优化稳态误差和动态性能。

MAX22216 集成了旨在优化螺线管和直流电机驱动器控制的功能。其中包括用于节能的两级时序控制器，用于降低噪声的驱动信号斜坡控制 (RAMP)，用于抵消静摩擦和滞后影响的抖动功能 (DITH)，用于缩短开关时间周期的快速退磁功能 (DC_H2L)，以及用于限制浪涌和失速电流的直流电机限流器。

先进的诊断功能可提高系统可靠性并实现预测性维护。其中包括柱塞运动检测 (DPM)、电感测量、行程时间测量、开路负载检测 (OL) 以及通过串行接口进行实时电流监控。

MAX22216具有全套保护电路，包括过流保护 (OCP)、过温保护 (OVT) 和欠压锁定 (UVM)。每当检测到故障时，故障指示器引脚就会置位。

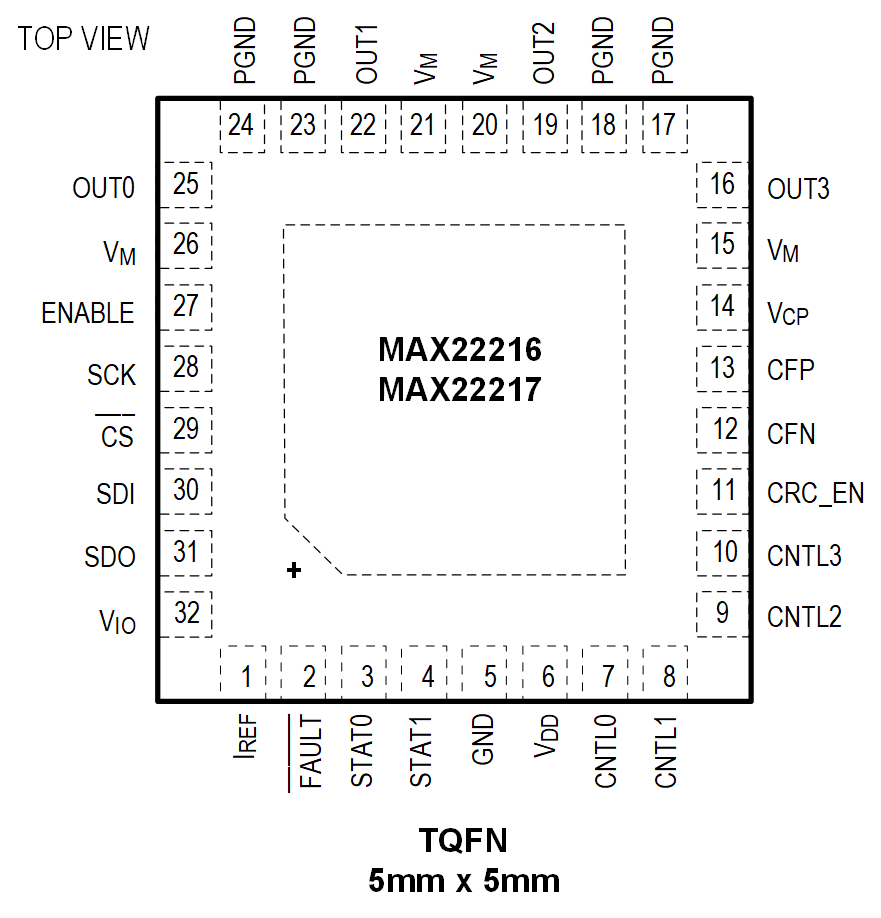

MAX22216采用 TQFN32 5mm x 5mm 封装。

应用

• 电磁开关阀和继电器
• 直流电机
• 比例阀
• 双稳态闭锁电磁阀
• 具有实时电流测量功能的开关驱动器
• 数字输出接口
• 机电式电机制动器
