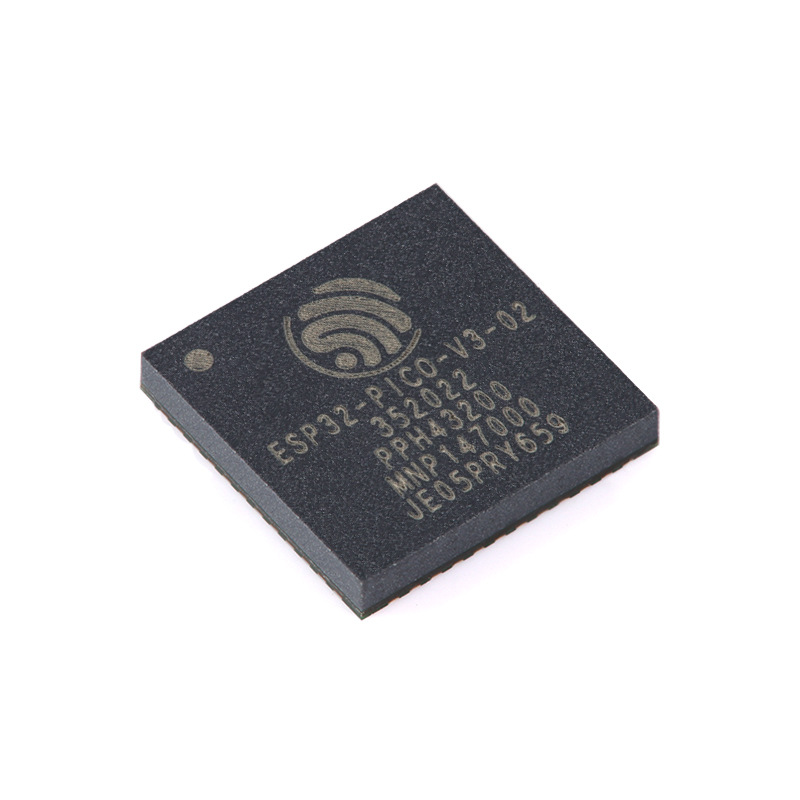

ESP32-PICO-V3-02
ESP32-PICO-V3-02

ESP32-PICO-V3-02

​ESP32-PICO-V3-02 是一款基于 ESP32 (ECO V3) 的系统级封装 (SiP) 产品,可提供完整的 Wi-Fi 和蓝牙 ® 功能, 集成 1 个 8 MB 串行外围设备接口 (SPI) flash 和 1 个 2 MB 串行外设接口 PSRAM。
功能特点

ESP32-PICO-V3-02 是一款基于 ESP32 (ECO V3) 的系统级封装 (SiP) 产品,可提供完整的 Wi-Fi 和蓝牙 ® 功能, 集成 1 个 8 MB 串行外围设备接口 (SPI) flash 和 1 个 2 MB 串行外设接口 PSRAM。


ESP32-PICO-V3-02 的核心是 ESP32 (ECO V3) 芯片 *。ESP32 是集成 2.4 GHz Wi-Fi 和蓝牙双模的单芯片方案, 采用台积电 (TSMC) 超低功耗的 40 纳米工艺。ESP32-PICO-V3-02 SiP 已将晶振、flash、PSRAM、滤波电容、 RF 匹配链路等所有外围器件无缝集成进封装内,不再需要外围元器件即可工作。此时,SiP 的组装和测试都在 SiP 层面完成,因此 ESP32-PICO-V3-02 可以大大降低供应链的复杂程度并提升管控效率。



ESP32-PICO-V3-02 具备体积紧凑、性能强劲及功耗低等特点,适用于任何空间有限或电池供电的设备,比如 可穿戴设备、医疗设备、传感器及其他 IoT 设备。 相比其他 ESP32 系列芯片。ESP32-PICO-V3-02 增加了 GPIO20 管脚。另外,考虑到芯片的安全性能,flash 管 脚 DI、DO、/HOLD、/WP 和 PSRAM 管脚 SI/SIO0、SO/SIO1、SIO2、SIO3 均未引出。


特性

MCU

 • 内置ESP32芯片,Xtensa® 双核32位LX6微处

理器,支持高达240MHz的时钟频率

• 448 KBROM

 • 520 KBSRAM

 • 16KBRTCSRAM

 WiFi

 • 802.11b/g/n

 • 802.11n 数据速率高达150Mbps

 • 支持A-MPDU和A-MSDU聚合

• 支持0.4µs保护间隔

• 工作信道中心频率范围:2412~2484MHz

蓝牙®

 • 蓝牙V4.2BR/EDR和蓝牙LE标准

• Class-1、class-2 和 class-3 发射器

• AFH

• CVSD和SBC

硬件

• SiP 接口:ADC、DAC、触摸传感器、

SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从

机控制器、EMAC、电机PWM、LEDPWM、

UART、I2C、I2S、红外遥控、GPIO、脉冲计数器、

TWAI®(兼容ISO11898-1,即 CAN规范2.0)

• 40MHz晶振

• 8MBSPI flash

 • 2MBSPIPSRAM

 • 工作电压/供电电压:3.0~3.6V

 • 建议工作温度范围:–40~85°C

 • 封装尺寸:(7×7×1.11)mm

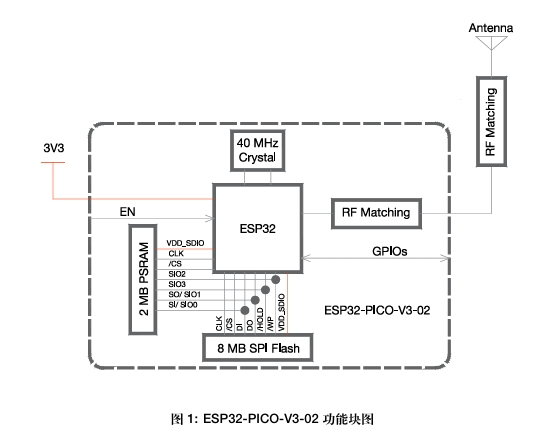

功能框图

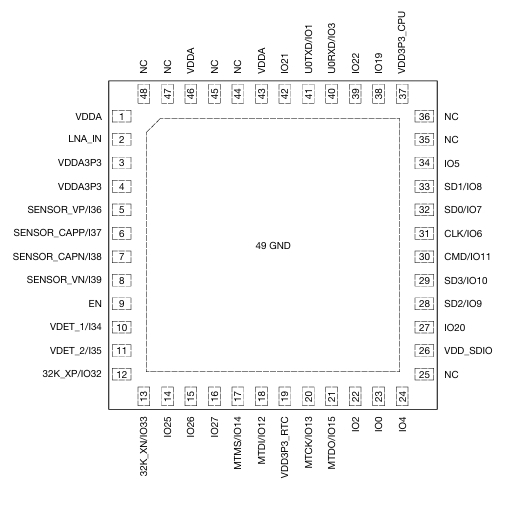

引脚配置

应用领域
