WIFI模块 ESP32-C6-MINI-1-H4(4MB)
ESP32-C6-MINI-1 和 ESP32-C6-MINI-1U 是通用型 Wi-Fi、IEEE 802.15.4 和低功耗蓝牙 (Bluetooth LE) 模组，功 能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
电子元器件
功能特点
ESP32-C6-MINI-1 和 ESP32-C6-MINI-1U 是通用型 Wi-Fi、IEEE 802.15.4 和低功耗蓝牙 (Bluetooth LE) 模组，功 能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
ESP32-C6-MINI-1 采用 PCB 板载天线，ESP32-C6-MINI-1U 采用连接器连接外部天线。两款模组均配置了 4 MB SPI flash。 ESP32-C6-MINI-1 和 ESP32-C6-MINI-1U 均有两种变型： • 85 °C 版本 • 105 °C 版本 两种变型仅最大环境温度不同。
2.4 GHz Wi-Fi 6 (802.11 ax)，Bluetooth® 5 (LE)，Zigbee 及 Thread (802.15.4) 模组
内置 ESP32-C6 系列芯片，RISC-V 32 位单核处理器
4 MB 合封 flash
22 个 GPIO，丰富的外设
板载 PCB 天线或外部天线连接器
主要参数
- 无线通信：
- 支持 2.4 GHz Wi-Fi 6（802.11ax），兼容 802.11b/g/n
- 支持蓝牙 5.3，包括 BR/EDR 和 LE 模式
- 共存特性，支持 Wi-Fi 和蓝牙同时工作
- 硬件规格：
- 集成 ESP32-C6 芯片，内置 Xtensa® 32 位 LX7 CPU
- 4MB 内置 Flash 存储器
- 支持多种外围接口，包括 GPIO、SPI、I2C、I2S、UART、PWM 等
- 集成 40 MHz 晶振，支持外部时钟输入
- 低功耗设计：
- 多种低功耗模式，包括深度睡眠、轻睡眠和调制解调器睡眠
- 支持外设唤醒和定时唤醒功能
- 安全特性：
- 支持 AES、RSA、SHA 等加密算法
- 硬件加速的加密引擎，提高数据安全性
- 开发支持：
- 提供完整的软件开发工具包（SDK）和示例代码
- 支持多种开发环境，包括 Espressif IoT Development Framework (ESP-IDF)
- 提供丰富的文档和社区支持

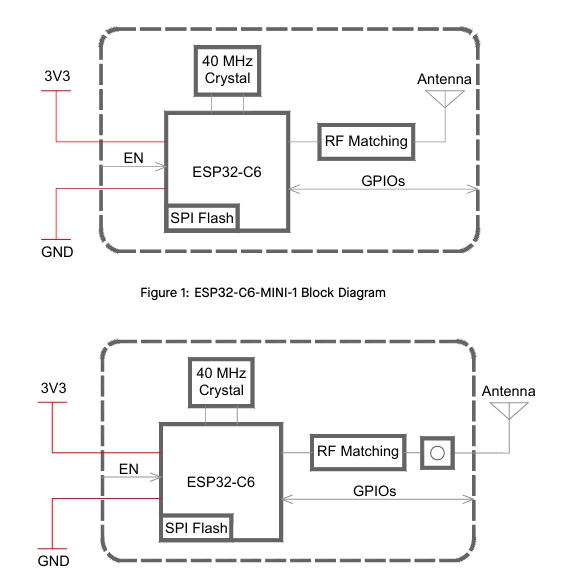

方块图

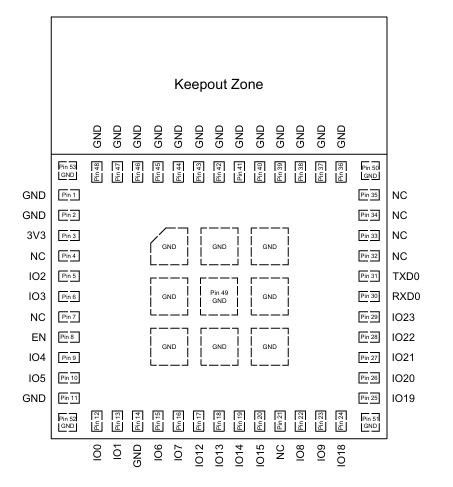

引脚配置
应用领域
