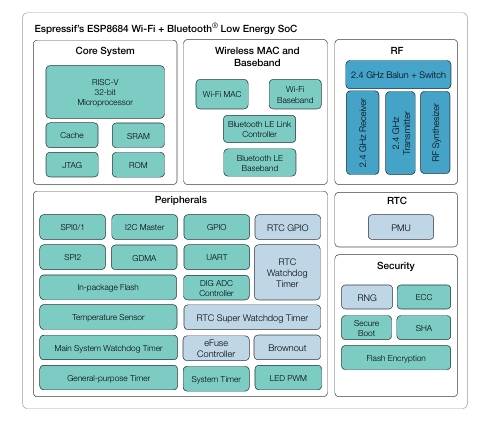

ESP8684 系列芯片是极低功耗、高集成度的 MCU 系统级芯片 (SoC)，集成 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth® LE) 无线通信。

搭载 RISC­V 32 位单核处理器的极低功耗 SoC

支持 IEEE 802.11b/g/n (2.4 GHz Wi­Fi) 和 Bluetooth 5 (LE)

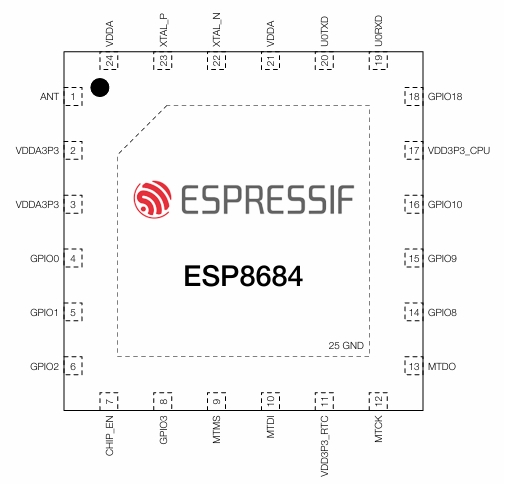

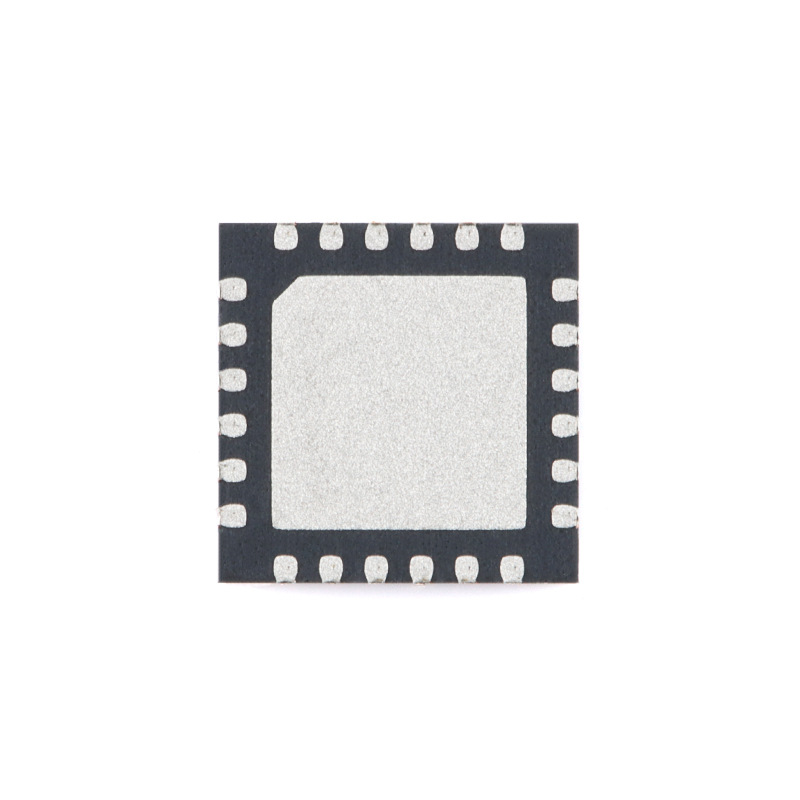

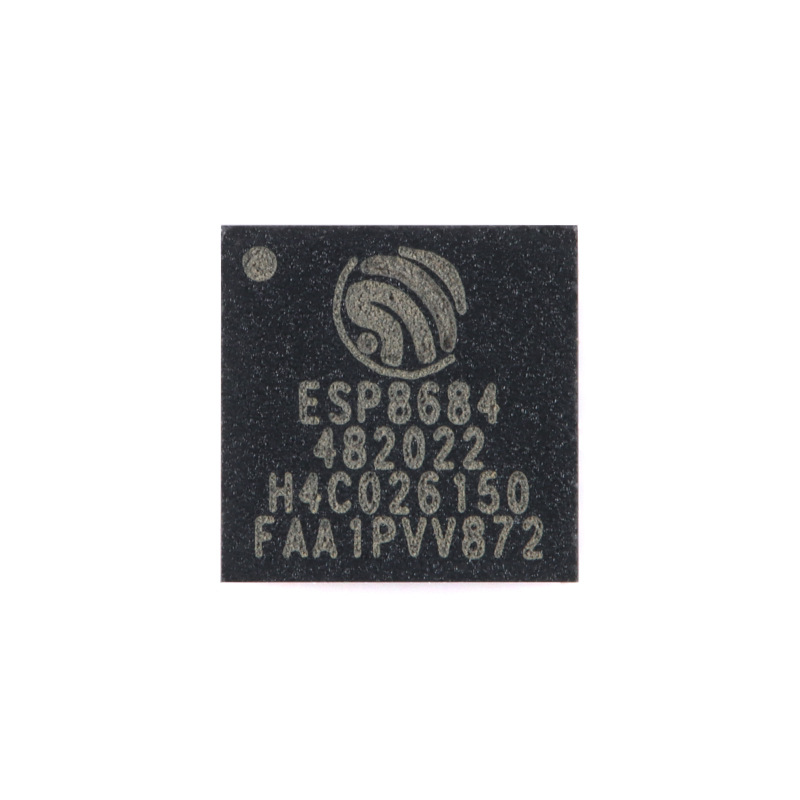

在 4×4 mm 的 QFN 封装中叠封 2 MB 或 4 MB flash

产品特性

WiFi

 • 支持IEEE802.11 b/g/n 协议

• 在2.4GHz频带支持20MHz频宽

• 支持1T1R模式，数据速率高达72.2Mbps

 • 无线多媒体(WMM)

 • 帧聚合(TX/RXA-MPDU, TX/RX A-MSDU)

 • 立即块确认(Immediate Block ACK)

 • 分片和重组(Fragmentation and defragmentation)

 • 传输机会(Transmit opportunity, TXOP)

 • Beacon 自动监测（硬件TSF）

• 3×虚拟Wi-Fi接口

• 同时支持基础结构型网络(Infrastructure BSS)

 Station 模式、SoftAP 模式、Station + SoftAP 模

式和混杂模式

请注意ESP8684系列在Station模式下扫描时，

SoftAP 信道会同时改变

• 天线分集

蓝牙

• 低功耗蓝牙(Bluetooth LE)：Bluetooth 5

 • 高功率模式（20dBm）

• 速率支持125kbps、500kbps、1Mbps、2

 Mbps

 • 广播扩展(Advertising Extensions)

 • 多广播(Multiple Advertisement Sets)

 • 信道选择(ChannelSelection Algorithm #2)

 • Wi-Fi 与蓝牙共存，共用同一个天线

CPU和存储

• 32位RISC-V 单核处理器，主频高达120MHz

 • CoreMark® 分数：– 单核120MHz：305.42CoreMark；2.55

 CoreMark/MHz

 • 576 KBROM

• 272 KBSRAM（其中16KB专用于cache）

• 封装内flash（不同型号有差异，详见章节1产

品型号对比）

• 引入cache机制的flash控制器

• 支持flash 在线编程(ICP)

高级外设接口和传感器

• 14×GPIO口

• 数字接口：– 3×SPI– 2×UART– 1×I2C主机– LEDPWM控制器，多达6个通道– 通用DMA控制器(简称GDMA)，1个接收

通道和1个发送通道

• 模拟接口：– 1×12位SAR模/数转换器，多达5个通道– 1×温度传感器

• 定时器：– 1×54位通用定时器– 2×看门狗定时器– 1×52位系统定时器

低功耗管理

• 电源管理单元，四种功耗模式

安全机制

• 安全启动

• Flash 加密

• 1024 位OTP，可用的为256位

• 加密硬件加速器：– ECC– SHA加速器(FIPSPUB180-4)
