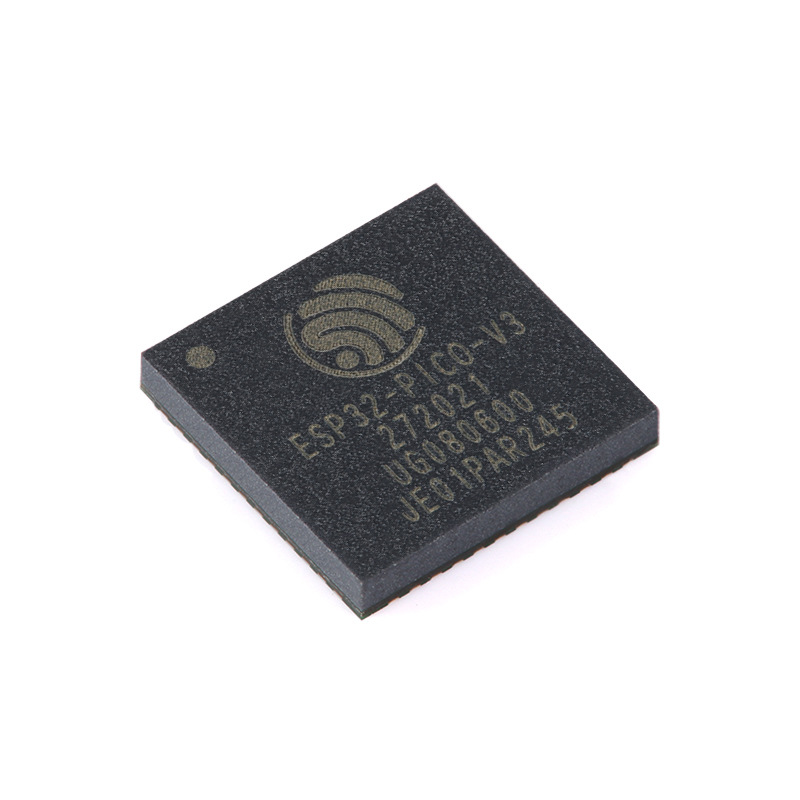

ESP32-PICO-V3
ESP32-PICO-V3

ESP32-PICO-V3

​ESP32-PICO-V3 是一款基于 ESP32 (ECO V3) 的系统级封装 (SiP) 产品,可提供完整的 Wi-Fi 和蓝牙 ® 功能,集 成 1 个 4 MB 串行外围设备接口 (SPI) flash。 ESP32-PICO-V3 的核心是 ESP32 (ECO V3) 芯片 *。ESP32 是集成 2.4 GHz Wi-Fi 和蓝牙双模的单芯片方案,采 用台积电 (TSMC) 超低功耗的 40 纳米工艺。
功能特点

ESP32-PICO-V3 是一款基于 ESP32 (ECO V3) 的系统级封装 (SiP) 产品,可提供完整的 Wi-Fi 和蓝牙 ® 功能,集 成 1 个 4 MB 串行外围设备接口 (SPI) flash。 ESP32-PICO-V3 的核心是 ESP32 (ECO V3) 芯片 *。ESP32 是集成 2.4 GHz Wi-Fi 和蓝牙双模的单芯片方案,采 用台积电 (TSMC) 超低功耗的 40 纳米工艺。


ESP32-PICO-V3 模组已将晶振、flash、滤波电容、RF 匹配链路等 所有外围器件无缝集成进封装内,不再需要外围元器件即可工作。此时,模组的组装和测试都在 SiP 层面完成, 因此 ESP32-PICO-V3 可以大大降低供应链的复杂程度并提升管控效率。


ESP32-PICO-V3 具备体积紧凑、性能强劲及功耗低等特点,适用于任何空间有限或电池供电的设备,比如可穿 戴设备、医疗设备、传感器及其他 IoT 设备。 相比其他 ESP32 系列芯片,ESP32-PICO-V3 增加了 GPIO20 管脚。另外,考虑到芯片的安全性能,flash 管脚 DI, DO, /HOLD, /WP 均未引出。


特性

MCU

 • 内置ESP32芯片,Xtensa® 双核32位LX6微处

理器,支持高达240MHz的时钟频率

• 448 KBROM

 • 520 KBSRAM

 • 16KBRTCSRAM

 WiFi

 • 802.11b/g/n

 • 802.11n 数据速率高达150Mbps

 • 支持A-MPDU和A-MSDU聚合

• 支持0.4µs保护间隔

• 工作信道中心频率范围:2412~2484MHz

蓝牙®

 • 蓝牙V4.2BR/EDR和蓝牙LE标准

• Class-1、class-2 和 class-3 发射器

• AFH

• CVSD和SBC

硬件

• 模组接口:ADC、DAC、触摸传感器、

SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从

机控制器、EMAC、电机PWM、LEDPWM、

UART、I2C、I2S、红外遥控、GPIO、脉冲计数

器、TWAI®(兼容ISO11898-1,即CAN规范

2.0)

• 40MHz晶振

• 4MBSPI flash

 • 工作电压/供电电压:3.0~3.6V

 • 建议工作环境温度:–40~85°C

 • 封装尺寸:(7×7×0.94)mm

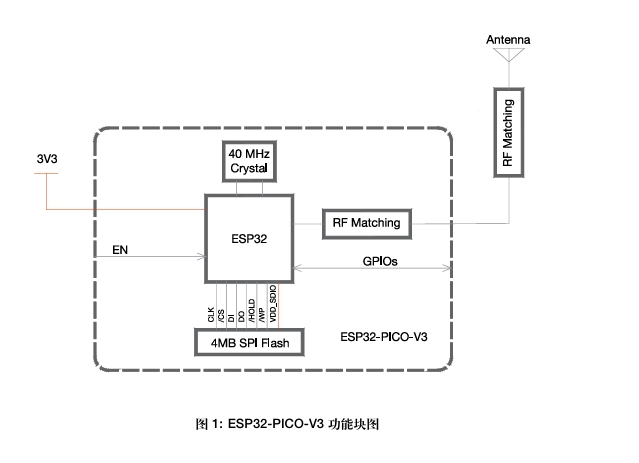

功能框图

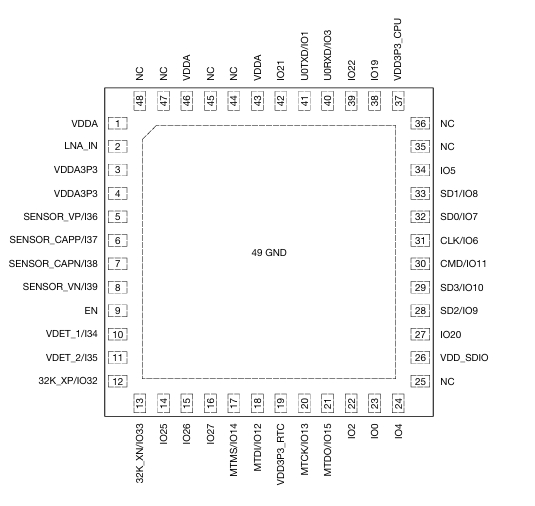

引脚配置

应用领域
