​ESP8266EX 拥有完整的且⾃成体系的 Wi-Fi ⽹络功能,既能够独⽴应⽤,也可以作为从机 搭载于其他主机 MCU 运⾏。当 ESP8266EX 独⽴应⽤时,能够直接从外接 ash 中启动。 内置的⾼速缓冲存储器有利于提⾼系统性能,并且优化存储系统。此外 ESP8266EX 只需 通过 SPI/SDIO 接⼝或 UART 接⼝即可作为 Wi-Fi 适配器,应⽤到基于任何微控制器的设 计中。
功能特点

ESP8266EX 拥有完整的且⾃成体系的 Wi-Fi ⽹络功能,既能够独⽴应⽤,也可以作为从机 搭载于其他主机 MCU 运⾏。当 ESP8266EX 独⽴应⽤时,能够直接从外接 ash 中启动。 内置的⾼速缓冲存储器有利于提⾼系统性能,并且优化存储系统。此外 ESP8266EX 只需 通过 SPI/SDIO 接⼝或 UART 接⼝即可作为 Wi-Fi 适配器,应⽤到基于任何微控制器的设 计中。

ESP8266EX 集成了天线开关、射频 balun、功率放⼤器、低噪声放⼤器、滤波器和电源管 理模块。这样紧凑的设计仅需极少的外部电路并且能将 PCB 的尺⼨降到最⼩。

ESP8266EX 还集成了增强版的 Tensilica’s L106 钻⽯系列 32-bit 内核处理器,带⽚上 SRAM。ESP8266EX 可以通过 IO 外接传感器和其他设备。软件开发包 (SDK) 提供了⼀些 应⽤的示例代码。


Wi-Fi 主要特性

• ⽀持 802.11 b/g/n

• 802.11 n (2.4 GHz),速度⾼达 72.2 Mbps

• 重组 (defragmentation)

• 2 x 虚拟 Wi-Fi 接⼝

• Beacon ⾃动监测(硬件 TSF)

• ⽀持基础结构型⽹络 (Infrastructure BSS) Station 模式/SoftAP 模式/混杂模式


主要参数
属性参数值
商品目录无线收发芯片
频率范围2.4GHz~2.4835GHz
接口类型I2C;I2S;UART;SPI
工作电压2.5V~3.6V
应用领域WiFi
输出功率21.5dBm
数据速率72.2Mbps
发射电流120mA
灵敏度-91dBm
接收电流50mA
典型应用频率2.4GHz
工作温度-40℃~+125℃

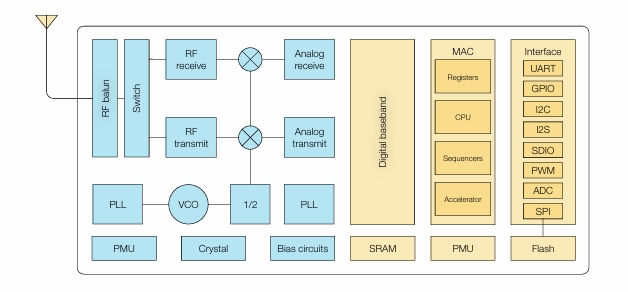

功能原理图

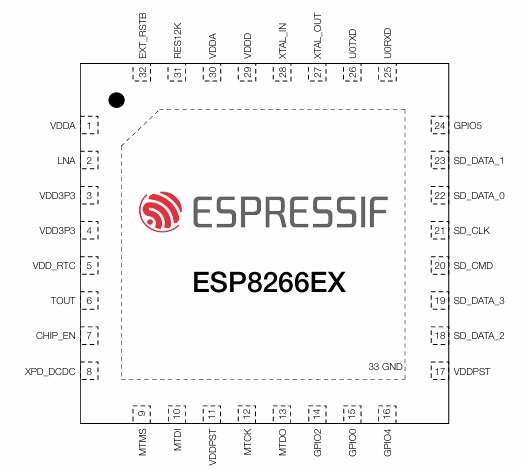

引脚配置

应用领域
