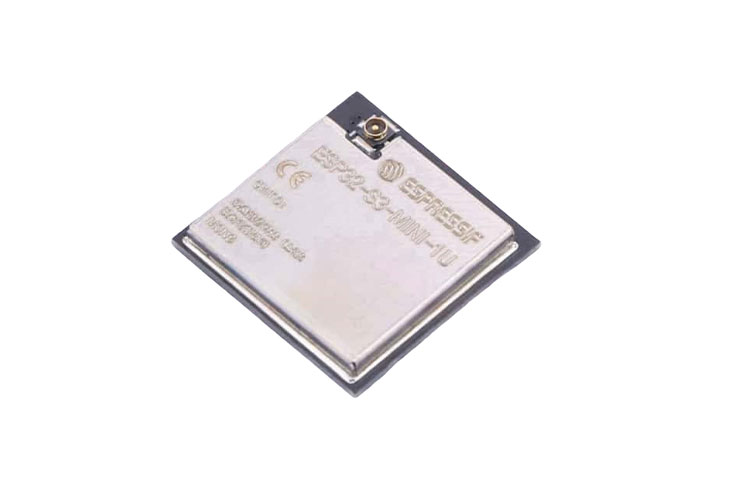

ESP32-S3-MINI-1U-N8
ESP32-S3-MINI-1U-N8

ESP32-S3-MINI-1U-N8

ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组,功能强大,具有丰富的外设 接口,体积已经过优化,可用于嵌入式系统、智能家居、可穿戴电子设备等物联网场景。
功能特点

ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组,功能强大,具有丰富的外设 接口,体积已经过优化,可用于嵌入式系统、智能家居、可穿戴电子设备等物联网场景。


小尺寸模组,集成 2.4 GHz Wi-Fi (802.11 b/g/n) + Bluetooth® 5 (LE)

内置 ESP32-S3 系列芯片,Xtensa® 双核 32 位 LX7 处理器

Flash 最大可选 8 MB,内置芯片可叠封 2 MB PSRAM

39 个 GPIO,丰富的外设

板载 PCB 天线或外部天线连接器


CPU和片上存储器

• 内置ESP32-S3芯片,Xtensa® 双核32位LX7微

处理器(支持单精度浮点运算单元),支持高达240

 MHz 的时钟频率

• 384 KBROM

 • 512 KBSRAM

 • 16KBRTCSRAM

 • 最大8MBQuadSPI flash

 • 2MB嵌入式PSRAM(仅ESP32-S3FH4R2芯片)

 Wi-Fi

 • 802.11 b/g/n

 • 802.11n 模式下数据速率高达150Mbps

 • 帧聚合(TX/RXA-MPDU, TX/RX A-MSDU)

 • 0.4 µs 保护间隔

• 工作信道中心频率范围:2412~2484MHz

蓝牙

• 低功耗蓝牙(BluetoothLE):Bluetooth5、Bluetooth

 mesh

 • 速率支持125Kbps、500Kbps、1Mbps、2Mbps

 • 广播扩展(Advertising Extensions)

 • 多广播(Multiple Advertisement Sets)

 • 信道选择(ChannelSelection Algorithm #2)

 • Wi-Fi 与蓝牙共存,共用同一个天线

外设

• GPIO、SPI、LCD接口、Camera接口、UART、I2C、

I2S、红外遥控、脉冲计数器、LEDPWM、全速USB

 2.0 OTG、USB Serial/JTAG 控制器、MCPWM、

SDIO主机接口、GDMA、TWAI®(兼容ISO11898

1,即CAN规范2.0)、ADC、触摸传感器、温度

传感器、定时器和看门狗

模组集成元件

• 40MHz集成晶振

天线选型

• 板载PCB天线

(ESP32-S3-MINI-1)

 • 通过连接器连接外部天线

(ESP32-S3-MINI-1U)

工作条件

• 工作电压/供电电压:3.0~3.6V

 • 工作环境温度:–40~85°C


主要参数
属性参数值
商品目录WiFi模块
接口类型I2C;GPIO;PCM;PWM;SPI;IrDA;JTAG;SDIO;UART;I2S
频率2.4GHz
发射功率21dBm

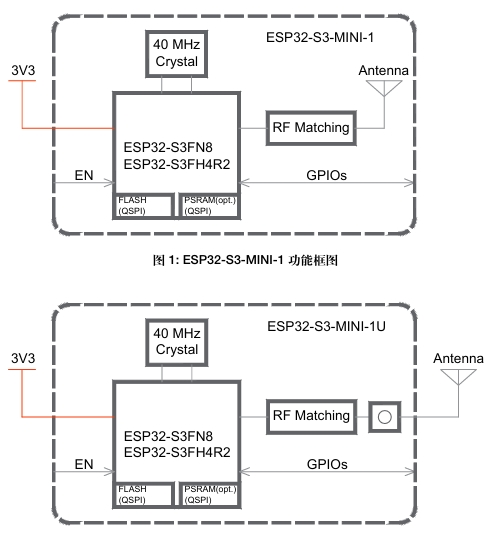

功能框图

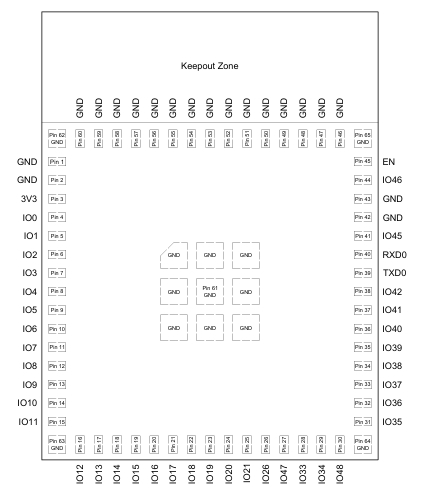

引脚配置
