GS8706比较器

​GS8706是一款具有内部迟滞功能的超低功耗比较器,专为3V或5V供电的系统进行优化。该器件的特点包括高速响应、低功耗、低失调电压以及轨到轨的输入和输出范围。它还集成了1.2V的电压参考,为灵活应用提供了便利。
功能特点
GS8706是一款具有内部迟滞功能的超低功耗比较器,专为3V或5V供电的系统进行优化。该器件的特点包括高速响应、低功耗、低失调电压以及轨到轨的输入和输出范围。它还集成了1.2V的电压参考,为灵活应用提供了便利。传播延迟为0.9微秒(在100mV过驱条件下),而每个比较器的供电电流仅为2.4微安。内置的输入迟滞功能能够消除由内部输入噪声电压引起的输出切换。最大输入失调电压为3毫伏,工作电压范围则在1.6V至5.5V之间。

所有器件均适用于-40℃至+85℃的温度范围。GS8706单比较器提供Green SC70-6和SOT23-6两种封装选项,而GS8706U双比较器则提供Green SOP-8和MSOP-8两种封装选择。

综上所述,GS8706系列比较器凭借其超低功耗、高速响应以及灵活的电压参考等特性,非常适合于对功耗和性能要求较高的电子系统。


特性

  • 2.4μA(典型值)低功耗

  • 集成1.2V电压基准

  • 快速传播延迟:0.9μs

  • 单电源供电范围:+1.6V ~ +5.5V

  • 低失调电压:3mV(最大值)

  • 轨到轨输入和输出

  • 兼容CMOS/TTL逻辑输出


主要参数
属性参数值
商品目录比较器
输入失调电压(Vos)500uV
输入偏置电流(Ib)6pA
传播延迟(tpd)900ns
滞后电压(Vhys)4mV
工作电压1.6V~5.5V
工作温度40℃~+85℃
输出模式CMOS;TTL
每个通道工作电流2.4uA

应用说明

尺寸

  • GS8706比较器超低功耗、高速,适用于广泛的通用应用场景。其小型封装(如SOT23-6和SC70-6)可节省PCB空间,助力设计更紧凑的电子产品。GS8706可直接连接CMOS和TTL逻辑。

电源去耦与布局

  • GS8706支持单电源(1.6V至5.5V)或双电源(±0.8V至±2.75V)供电。单电源模式下,建议在VDD引脚附近放置0.1μF陶瓷电容以优化性能;双电源模式下,VDD和VSS均需分别通过0.1μF陶瓷电容接地。

低静态电流

  • GS8706的典型静态电流为2.4μA/通道,可显著延长电池寿命,是电池供电系统的理想选择。

工作电压

  • GS8706支持宽输入电压范围(1.6V至5.5V),且全温度规格覆盖-40°C至+85°C。在完整锂离子电池寿命周期内,其性能保持稳定。

轨到轨输入

  • GS8706的输入共模范围可超出电源轨100mV(VSS-0.1V至VDD+0.1V),通过互补输入级实现。正常操作时,输入信号应限制在此范围内。

内部迟滞

  • 高速比较器在输入电压接近阈值时易因噪声或寄生反馈引发振荡。GS8706通过集成4mV内部迟滞消除此类问题。迟滞通过设置上升和下降触发点差异,确保输入快速脱离线性区,从而避免振荡。

VTH↓VHYSVRM↓VTLVTHVHYSVRMVTLVOS=[VTH+VTL]/2−VRMVOS=[VTH+VTL]/2VRM

外部迟滞
        通过外接电阻可灵活调整迟滞量,进一步抑制输入信号缓慢变化时的输出抖动。

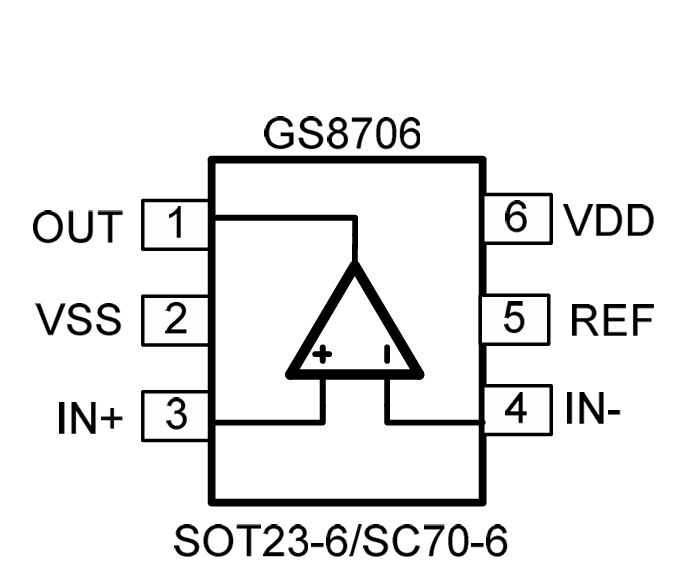

引脚配置
