GS8746
GS8746

GS8746比较器

GS8746系列比较器是低功耗、高速器件,内置迟滞功能,专为3V或5V供电的系统设计。该系列比较器具有高速响应、低功耗、低偏移电压以及轨到轨输入和输出范围等特点。传播延迟仅为91ns(在100mV过驱动条件下),每个比较器的供电电流仅为22uA(典型值)。内部输入迟滞可有效消除由内部输入噪声电压引起的输出开关抖动。最大输入偏移电压为5mV,工作电压范围从2.7V至5.5V。
功能特点

GS8746系列比较器是低功耗、高速器件,内置迟滞功能,专为3V或5V供电的系统设计。该系列比较器具有高速响应、低功耗、低偏移电压以及轨到轨输入和输出范围等特点。传播延迟仅为91ns(在100mV过驱动条件下),每个比较器的供电电流仅为22uA(典型值)。内部输入迟滞可有效消除由内部输入噪声电压引起的输出开关抖动。最大输入偏移电压为5mV,工作电压范围从2.7V至5.5V。


特性

  • 快速传播延迟:91ns(100mV过驱动)

  • 低功耗:22uA(典型值)

  • 单电源操作:+2.7V至+5.5V

  • 低偏移电压:5mV(最大值)

  • 轨到轨输入和输出

  • CMOS/TTL兼容输出

  • 内部迟滞,实现稳定的开关特性

  • 过驱动输入时无相位反转

  • 工作温度范围:-40°C至+85°C

小型封装选项:

  • GS8746:提供SOT23-5和SC70-5封装


主要参数
属性参数值
商品目录比较器
比较器数单路
输入失调电压(Vos)5mV
输入偏置电流(Ib)6pA
传播延迟(tpd)91ns
工作电压2.7V~5.5V
输出模式CMOS;TTL
每个通道工作电流22uA
工作温度-40℃~+85℃

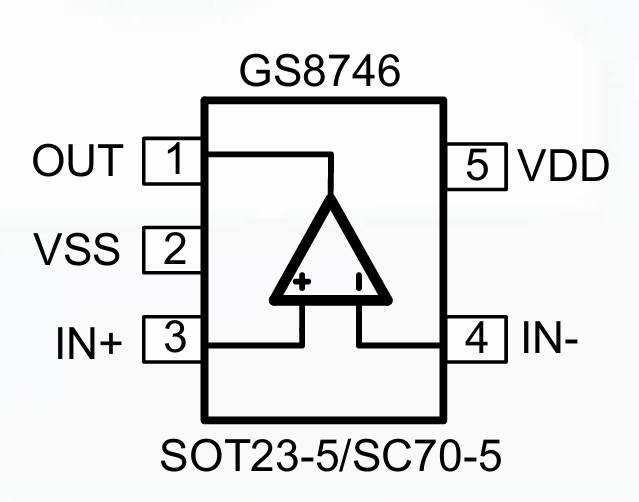

引脚配置

应用领域
