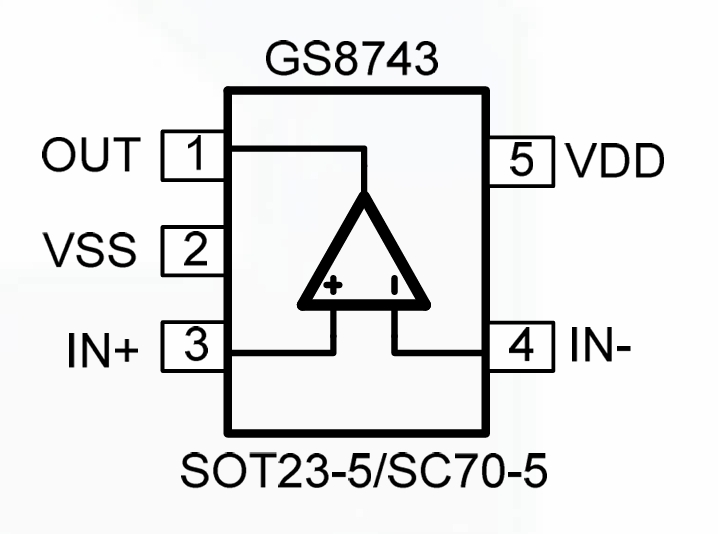

GS8743是具有内部磁滞的低功耗、超高速比较器，针对3V或5V电源。该设备具有高速响应、低功耗、低偏移电压和轨对轨输入以及输出范围。传播延迟为6ns（100mV过驱动），而每个比较器的供电电流为1.3mA。内部输入磁滞消除了由于内部输入噪声电压引起的输出切换。最大输入偏移电压为5mV工作范围为2.7V至5.5V。所有设备的温度范围均为-40℃至+85℃。GS8743单曲有绿色SC70-5和SOT23-5包装

特点

• 超快，6ns传播延迟

• 1.3mA（典型）低功耗

• +2.7V至+5.5V的单电源操作

• 低偏移电压：5mV（最大）

• 轨对轨输入和输出

• CMOS/TTL兼容输出

• 清洁开关的内部滞后

• 过驱动输入无相位反转

• 工作温度：-40°C~+85°C

应用说明

• GS8743比较器具有低功耗、超高速和适合多种通用应用的特点。其小型封装节省了印刷电路板上的空间，并使得设计更小巧的电子产品成为可能。GS8743可直接与CMOS和TTL逻辑接口。

电源旁路和电路板布局

• GS8743可在2.7V至5.5V单电源或±1.35V至±2.75V双电源下工作。为获得最佳性能，应在VDD引脚附近放置一个0.1μF陶瓷电容器。对于双电源操作，VDD和VSS电源应分别通过单独的0.1μF陶瓷电容器旁路到地。

低供电电流

• GS8743的低供电电流（每个通道典型值为1.3mA）有助于最大化电池寿命，非常适合电池供电系统。

工作电压

• GS8743可在宽输入电源电压（2.7V至5.5V）下工作。此外，所有温度规格均适用于-40°C至+85°C范围。在整个工作电压范围内，大多数行为保持不变。这些保证确保了在整个单次锂离子电池寿命期间的稳定运行。

轨到轨输入

• GS8743的输入共模范围超出电源轨100mV（VSS-0.1V至VDD+0.1V）。这是通过使用互补输入级实现的。对于正常工作，输入应限制在此范围内。

内置迟滞

• 由于噪声或不需要的寄生反馈，高速比较器在线性区域中会发生振荡。当一个输入上的电压等于或接近另一个输入上的电压时，振荡往往会发生。SGM8744系列通过集成5mV的内部迟滞来消除这种不需要的振荡。

• 比较器中的迟滞会产生两个触发点：一个用于上升输入电压，另一个用于下降输入电压两个触发点之间的差异是迟滞，而两个触发点的平均值是偏移电压。当比较器的输入电压相等时，迟滞会有效地使一个比较器输入电压迅速超过另一个，从而将输入带出发生振荡的区域。
