GS8011
GS8011

GS8011比较器

​GS8011是一款具有内部迟滞功能的超低功耗比较器,专为3V或5V供电的系统进行了优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨的输入和输出范围等特点。
功能特点
GS8011是一款具有内部迟滞功能的超低功耗比较器,专为3V或5V供电的系统进行了优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨的输入和输出范围等特点。其传播延迟为13微秒(在100mV过驱条件下),而每个比较器的供电电流仅为208nA。内部输入迟滞功能可以消除因内部输入噪声电压引起的输出开关动作。最大输入失调电压为3mV,工作电压范围在1.4V至5.5V之间。

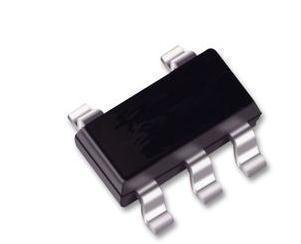

所有器件均适用于-40℃至+85℃的温度范围。GS8011和GS8011Y单比较器有Green SC70-5和SOT23-5两种封装可选。GS8011U单比较器则有绿色SC70-6和SOT23-6两种封装可选。GS8011N双比较器有绿色SOP-8和MSOP-8两种封装可选,同时GS8011iNU双比较器也提供绿色SOP-8和MSOP-8封装。此外,GS8712和GS8712Y双比较器同样提供绿色SOP-8和MSOP-8两种封装。


特性

  • 超低功耗:典型值为208nA

  • 集成电压基准

  • 快速传播延迟:13μs(100mV过驱动)

  • 单电源操作:+1.4V至+5.5V

  • 低偏移电压:最大值为3mV

  • 轨到轨输入和输出

  • CMOS/TTL兼容输出

  • 内置迟滞,实现干净切换

  • 过驱动输入时无相位反转

  • 工作温度范围:-40°C至+85°C


主要参数
属性参数值
商品目录比较器
比较器数单路
输入失调电压(Vos)500uV
输入偏置电流(Ib)6pA
传播延迟(tpd)13us
工作电压1.4V~5.5V
输出模式CMOS;TTL
每个通道工作电流208nA
工作温度-40℃~+85℃


应用说明
  • GS8011比较器适用于多种通用应用,其小型封装有助于节省电路板空间。

  • 推荐在VDD引脚附近放置0.1μF陶瓷电容器以优化性能。

  • 超低功耗特性使其非常适合电池供电系统,有助于延长电池寿命。

  • 轨到轨输入特性允许输入信号接近电源轨,提高了设计的灵活性。

  • 内置迟滞和外部迟滞选项可减少输出抖动,提高系统稳定性。

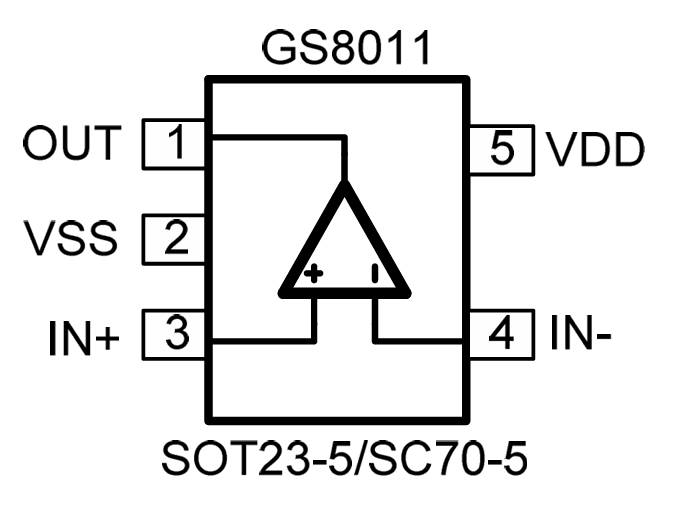

引脚配置

应用领域
