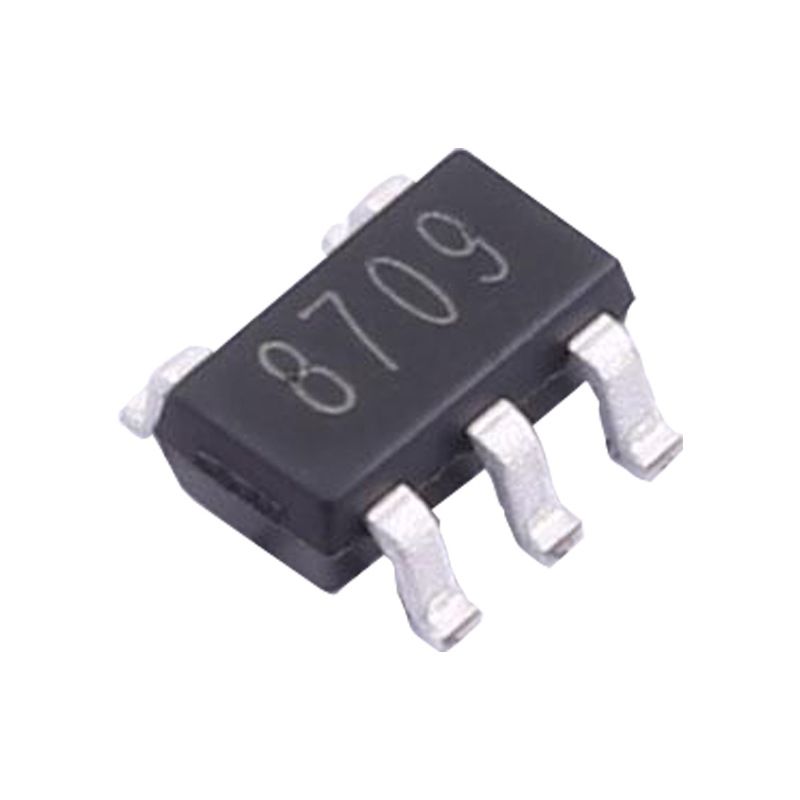

GS8709
GS8709

GS8709比较器

GS87XX/GS80XX 系列具有内部迟滞的超低功耗比较器,优化的系统供电范围: 3V~5V。具有高速响应、低功耗、失调电压小和轨对轨输入输出等特点。内部输入迟滞消除了由于内部输入噪声电压造成的输出切换。工作温度范围为 -40℃至 +85℃。最大输入失调电压 3mV。
功能特点
GS87XX/GS80XX 系列具有内部迟滞的超低功耗比较器,优化的系统供电范围: 3V~5V。具有高速响应、低功耗、失调电压小和轨对轨输入输出等特点。内部输入迟滞消除了由于内部输入噪声电压造成的输出切换。工作温度范围为 -40℃至 +85℃。最大输入失调电压 3mV。

GS8705/GS8707/GS8709/GS8711/GS8012 系列比较器专门为各种低压通微功耗应用而设计,工作电压为 1.4 到 5.5V。

GS8705/GS8707/GS8709/GS8012 系列每通道静态电流为 325nA。响应时间 6us;GS8011 系列每通道静态电流为208nA。响应时间 14us。


特性

  • 超低功耗:典型值为325nA

  • 集成电压基准

  • 快速传播延迟:6μs(100mV过驱动)

  • 单电源操作:+1.4V至+5.5V

  • 低偏移电压:最大值为3mV

  • 轨到轨输入和输出

  • CMOS/TTL兼容输出

  • 内置迟滞,实现干净切换

  • 过驱动输入时无相位反转

  • 工作温度范围:-40°C至+85°C


主要参数
属性参数值
商品目录比较器
比较器数单路
输入失调电压(Vos)500uV
输入偏置电流(Ib)9pA
传播延迟(tpd)6us
工作电压1.4V~5.5V
输出模式CMOS;TTL
每个通道工作电流325nA
工作温度-40℃~+85℃


应用说明
  1. GS8709/GS8712系列比较器适用于多种通用应用,其小型封装有助于节省电路板空间。

  2. 推荐在VDD引脚附近放置0.1μF陶瓷电容器以优化性能。

  3. 超低功耗特性使其非常适合电池供电系统,有助于延长电池寿命。

  4. 轨到轨输入特性允许输入信号接近电源轨,提高了设计的灵活性。

  5. 内置迟滞和外部迟滞选项可减少输出抖动,提高系统稳定性。

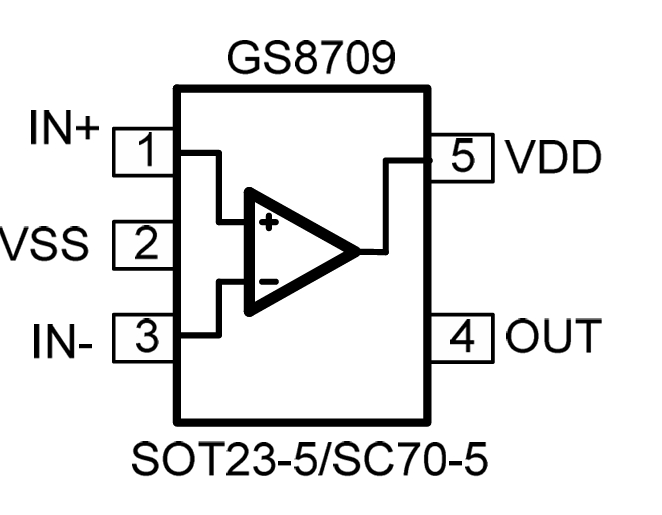

引脚配置

应用领域
