MS39606 三相无刷直流电机驱动芯片
MS39606是一款三相无刷直流电机驱动芯片，最大极限电压可达33V，额定输出电流2A。芯片采用PWM脉冲驱动的方式，来减少输出功耗。通过调节PWM信号的占空比，来调节电机的转速。芯片内置堵转保护电路，可以在电机正常运转但HALL信号输入异常时，起到保护芯片的作用。
电子元器件
功能特点
主要特点
⚫ 内置 120°换相逻辑电路
⚫ DMOS 低输出内阻
⚫ 使用 PWM 输入，进行速度控制和同步整流
⚫ 内置待机功能
⚫ 可切换正、反转工作模式
⚫ 短路刹车功能
⚫ FG 输出（可切换 1FG/3FG）
⚫ 内置欠压保护、过压保护、过流保护
应用
⚫ 自动化办公设备
⚫ 其他消费类产品

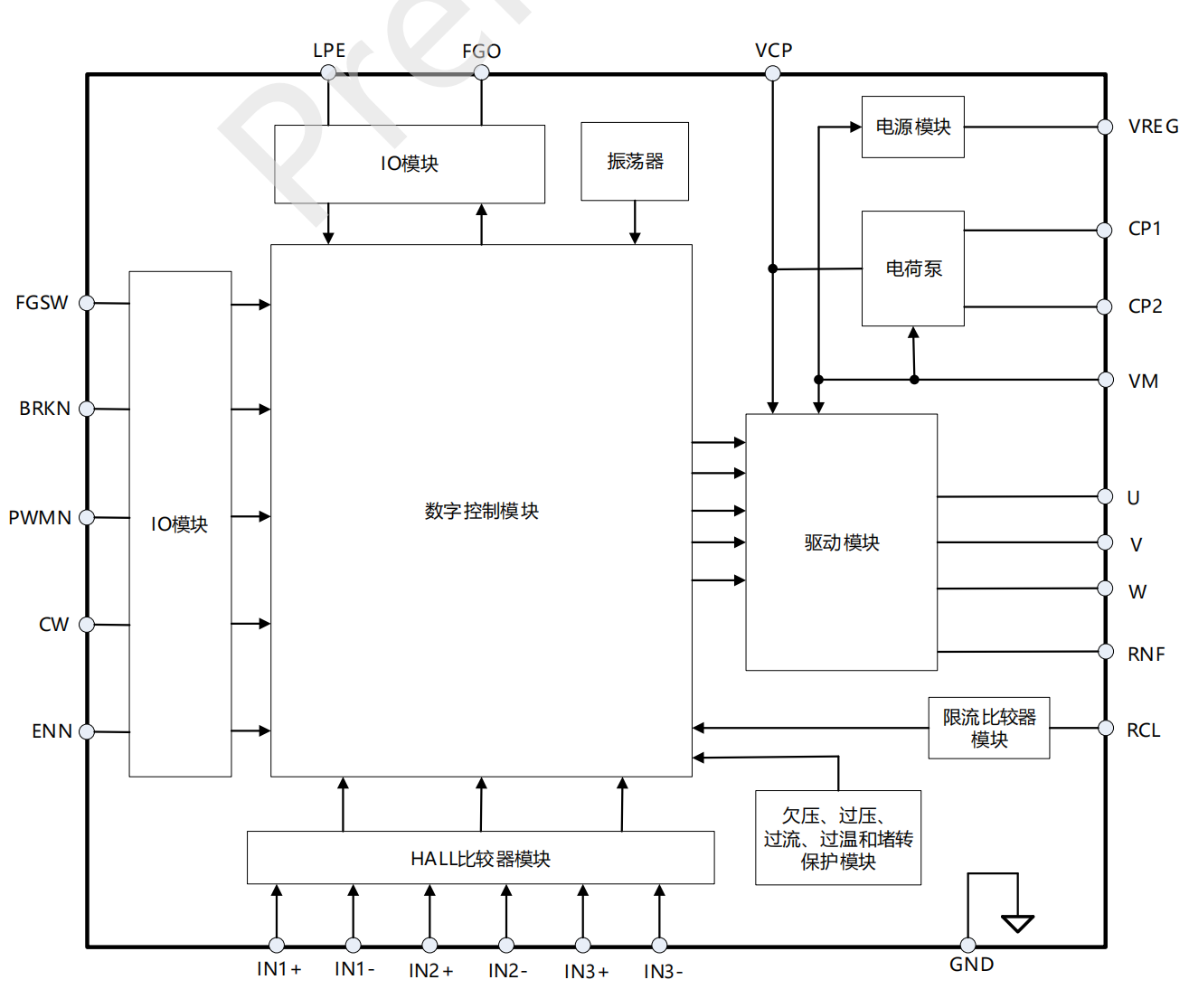

内部框图
