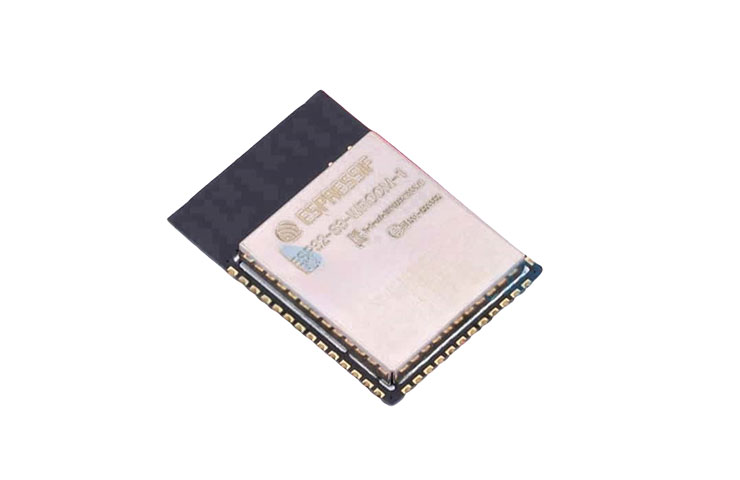

ESP32-S3-WROOM-1 和 ESP32-S3-WROOM-1U 是两款通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，搭载 ESP32-S3 系列芯片。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于 AIoT 领域 的多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智 能扬声器等。 ESP32-S3-WROOM-1 采用 PCB 板载天线，ESP32-S3-WROOM-1U 采用连接器连接外部天线。

其中，ESP32-S3-WROOM-1-H4 和 ESP32-S3-WROOM-1U-H4 的工作环 境温度为–40 ~ 105 °C，内置 ESP32-S3R8 和 ESP32-S3R16V 的模组工作环境温度为–40 ~ 65 °C，其他型号的 工作环境温度均为–40 ~ 85 °C。请注意，针对 R8 和 R16V 系列模组 (内置 Octal SPI PSRAM)，若开启 PSRAM ECC 功能，模组最大环境温度可以提高到 85 °C，但是 PSRAM 的可用容量将减少 1/16。

2.4 GHz Wi-Fi (802.11 b/g/n) + Bluetooth® 5 (LE) 模组

内置 ESP32-S3 系列芯片，Xtensa® 双核 32 位 LX7 处理器

Flash 最大可选 16 MB，PSRAM 最大可选 16 MB

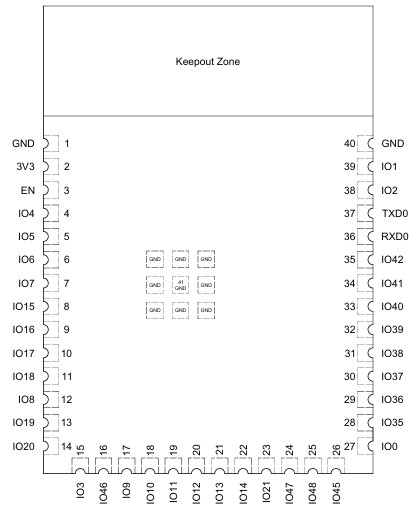

最多 36 个 GPIO，丰富的外设

板载 PCB 天线或外部天线连接器

特性

CPU和片上存储器

• 内置ESP32-S3 系列芯片，Xtensa® 双核 32 位

LX7 微处理器 (支持单精度浮点运算单元)，支持

高达240MHz的时钟频率

• 384 KBROM

 • 512 KBSRAM

 • 16KBRTCSRAM

 • 最大16MBPSRAM

 Wi-Fi

 • 802.11 b/g/n

 • 802.11n 模式下数据速率高达150Mbps

 • 帧聚合(TX/RXA-MPDU, TX/RX A-MSDU)

 • 0.4 µs 保护间隔

• 工作信道中心频率范围：2412~2484MHz

蓝牙

• 低功耗蓝牙(BluetoothLE)：Bluetooth5、Bluetooth

 mesh

 • 速率支持125Kbps、500Kbps、1Mbps、2Mbps

 • 广播扩展(Advertising Extensions)

 • 多广播(Multiple Advertisement Sets)

 • 信道选择(ChannelSelection Algorithm #2)

 • Wi-Fi 与蓝牙共存，共用同一个天线

外设

• GPIO、SPI、LCD、Camera接口、UART、I2C、I2S、

红外遥控、脉冲计数器、LED PWM、全速 USB

 2.0 OTG、USB Serial/JTAG 控制器、MCPWM、

SDIO主机接口、GDMA、TWAI®控制器（兼容ISO

 11898-1）、ADC、触摸传感器、温度传感器、定

时器和看门狗

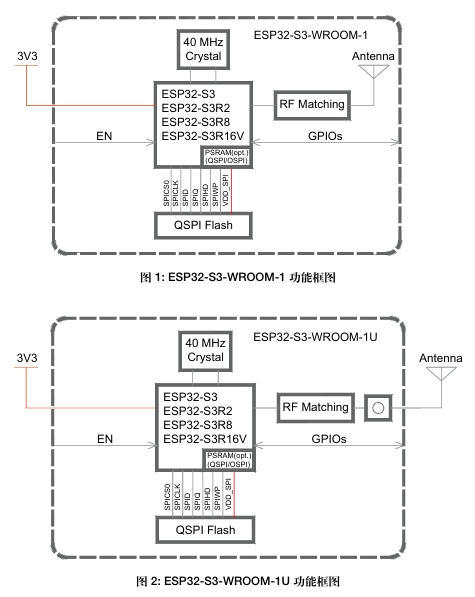

模组集成元件

• 40MHz集成晶振

• 最大16MBQuadSPI flash

天线选型

• 板载PCB天线(ESP32-S3-WROOM-1)

 • 通过连接器连接外部天线

(ESP32-S3-WROOM-1U)

工作条件

• 工作电压/供电电压：3.0~3.6V

 • 工作环境温度：

    – 65°C版模组：–40~65°C

    – 85°C版模组：–40~85°C

    – 105 °C 版模组：–40~105°C
