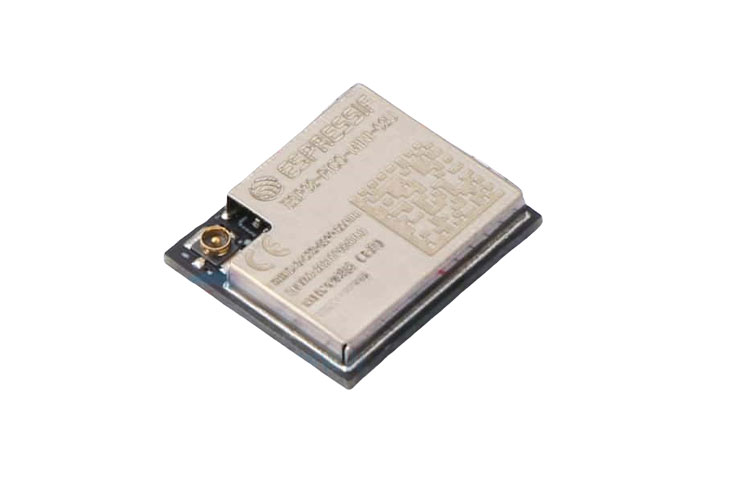

ESP32-PICO-MINI-02U-N8R2
ESP32-PICO-MINI-02U-N8R2

ESP32-PICO-MINI-02U-N8R2

ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 是通用型 Wi-Fi + 蓝牙 + 低功耗蓝牙 MCU 模组,基于系统级 封装 (SiP) ESP32-PICO-V3-02,内封 8 MB SPI flash,2 MB SPI PSRAM 和 40 MHz 晶振等外围器件。该模组功 能强大、尺寸小巧,适用各类物联网应用场景,如智能家居、智能楼宇,消费电子,工业控制,包括智能音箱、语音玩具、智能网关、以太网等应用。
功能特点

ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 是通用型 Wi-Fi + 蓝牙 + 低功耗蓝牙 MCU 模组,基于系统级 封装 (SiP) ESP32-PICO-V3-02,内封 8 MB SPI flash,2 MB SPI PSRAM 和 40 MHz 晶振等外围器件。该模组功 能强大、尺寸小巧,适用各类物联网应用场景,如智能家居、智能楼宇,消费电子,工业控制,包括智能音箱、语音玩具、智能网关、以太网等应用。


2.4 GHz Wi­Fi + 蓝牙 ® + 低功耗蓝牙模组

内置 ESP32 系列芯片,Xtensa® 双核 32 位 LX6 处理器

Flash 最大可选 8 MB,PSRAM 最大可选 2 MB

27 个 GPIO,外设丰富

板载 PCB 天线或外部天线连接器


 特性

CPU和片上存储器

• 内置ESP32-PICO-V3-02 芯片,Xtensa 双核 32

位LX6 微处理器,支持高达240MHz的时钟频

• 448 KBROM

 • 520 KBSRAM

 • 16KBRTCSRAM

 • 8MBSPI flash

 • 2MBPSRAM

 WiFi

 • 802.11 b/g/n

 • 802.11 n 模式下数据速率高达150Mbps

 • 支持A-MPDU和A-MSDU聚合

• 0.4 µs 保护间隔

• 工作信道中心频率范围:2412~2484MHz

蓝牙

• 蓝牙v4.2BR/EDR 和低功耗蓝牙标准

• Class-1、class-2 和 class-3 发射器

• AFH

 • CVSD和SBC

外设

• SD卡、UART、SPI、SDIO、I2C、LEDPWM、电机

PWM、I2S、IR、脉冲计数器、GPIO、电容式触摸

传感器、ADC、DAC、TWAI®(兼容ISO11898-1,

即CAN规范2.0)、以太网接口

模组集成元件

• 40MHz晶振

天线选型

• ESP32-PICO-MINI-02:板载 PCB 天线

• ESP32-PICO-MINI-02U:通过连接器连接外部天

线

工作条件

• 工作电压/供电电压:3.0~3.6V

 • 工作环境温度:–40~85°C


主要参数
属性参数值
商品目录WiFi模块
核心芯片ESP32-PICO-V3-02芯片
接口类型I2C;GPIO;SPI;PWM;SDIO;ADC;UART;I2S
频率2.4GHz
发射功率19.5dBm

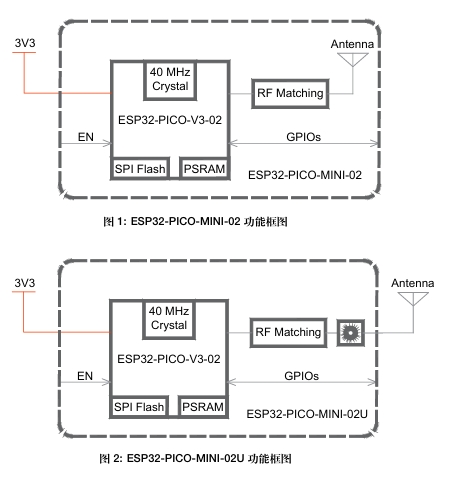

功能框图

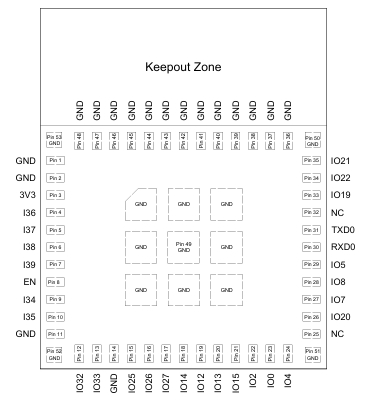

引脚配置

应用领域
