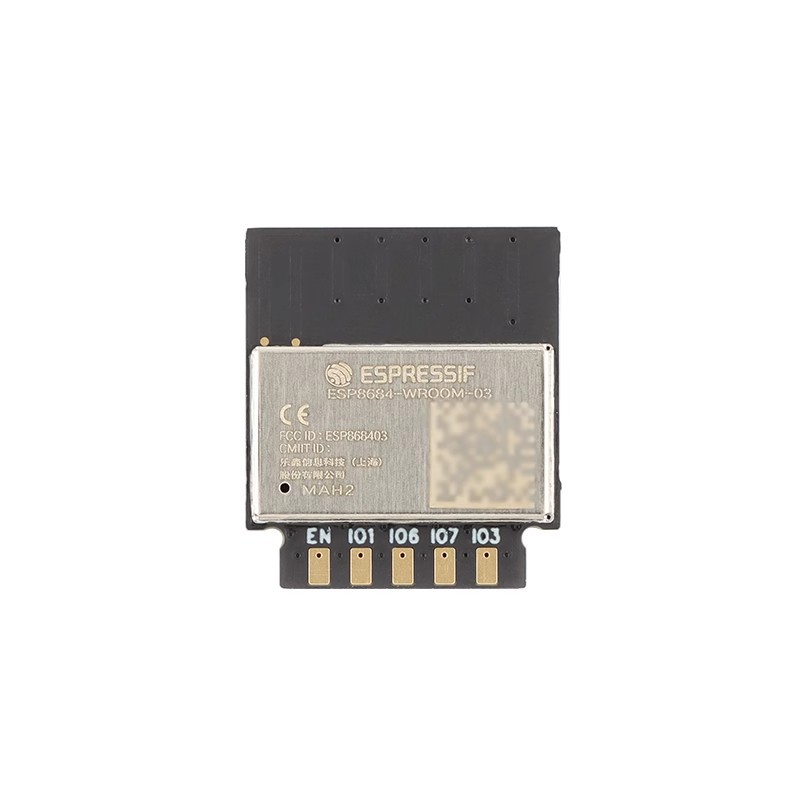

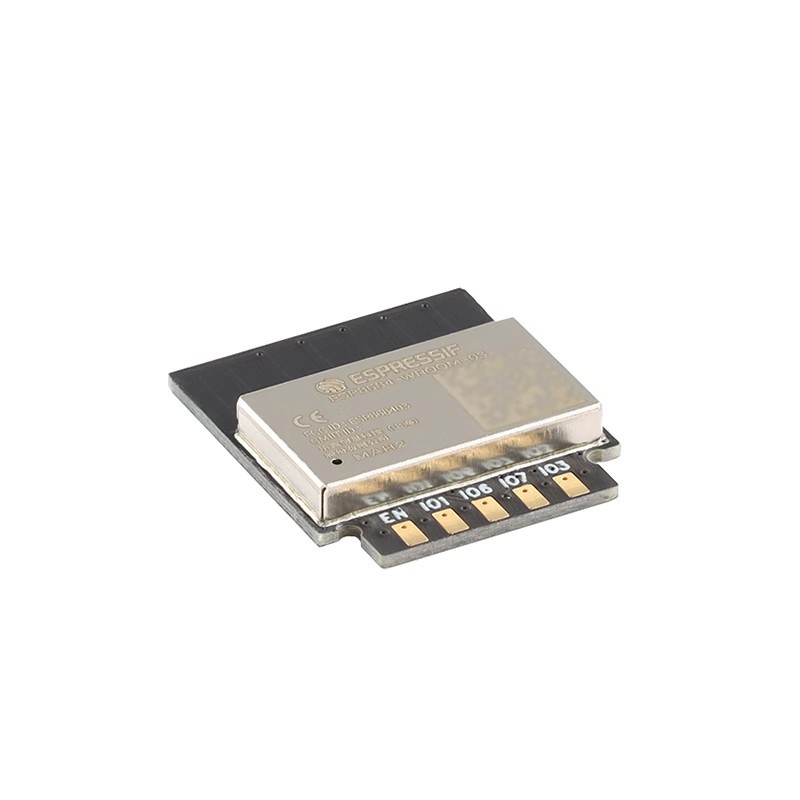

ESP8684-WROOM-03-H2
ESP8684 系列芯片是极低功耗、高集成度的 MCU 系统级芯片 (SoC)，集成 2.4 GHz Wi-Fi 和低功耗蓝牙
(Bluetooth® LE) 无线通信。
电子元器件
功能特点
ESP8684 系列芯片是极低功耗、高集成度的 MCU 系统级芯片 (SoC)，集成 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth® LE) 无线通信。
搭载 RISCV 32 位单核处理器的极低功耗 SoC
支持 IEEE 802.11b/g/n (2.4 GHz WiFi) 和 Bluetooth 5 (LE)
在 4×4 mm 的 QFN 封装中叠封 2 MB 或 4 MB flash

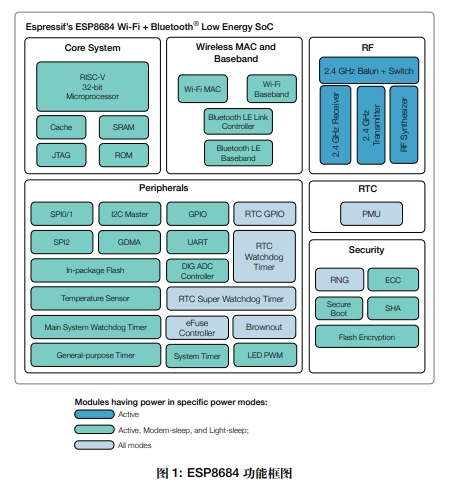

芯片的功能框图如下图所示。
主要参数
| 产品属性 | 属性值 |
| 通用封装 | SMD |
| 长*宽*高 | 17.3mm*15mm*2.8mm |
| 接口 | GPIO、SPI、UART、I2C、LED PWM 控制器、通 用 DMA 控制器、温度传感器、SAR 模/数转换器、定时器和看门狗 |
| 天线形式 | 板载 PCB 天线 |
| 频段 | 2412HZ~2484 MHz |
| 工作电压 | 3V~3.6V |
| 协议 | 802.11b/g/n和Bluetooth 5 |
