GS8740
GS8740

GS8740比较器

GS874X/GSV33X 系列是低功耗超高速比较器,具有内部迟滞,优化的系统供电范围:3V~5 V。具有高速响应、低功耗、失调电压小和轨对轨输入输出等特点。内部输入迟滞消除了由于内部输入噪声电压造成的输出切换,工作温度范围为 -40℃至 +85℃。
功能特点

GS8740系列是比较器,专为3V或5V供电的系统设计。这些比较器具有高速响应、低功耗、低偏移电压以及轨到轨输入和输出范围等特点。传播延迟短至21ns,每个比较器的供电电流仅为155μA(典型值)。它们还具有内置输入迟滞,可有效减少因内部输入噪声电压引起的输出开关抖动。

GS8740~GS8750 系列工作电压为 2.7 到 5.5V,最大输入失调电压为 5mV。其中,GS8743~GS8745 系列每通道静态电流为 1300μA,响应时间为 6ns;GS8746~GS8750 系列每通道静态电流为 22μA,响应时间为 91ns;GS8740~GS8742系列每通道静态电流为 155μA。 响应时间为 21ns。


特性

  • 快速传播延迟:21ns(100mV过驱动)

  • 低功耗:典型值为155μA

  • 单电源操作:+2.7V至+5.5V

  • 低偏移电压:最大值为5mV

  • 轨到轨输入和输出

  • CMOS/TTL兼容输出

  • 内置迟滞,实现干净切换

  • 过驱动输入时无相位反转

  • 工作温度范围:-40°C至+85°C

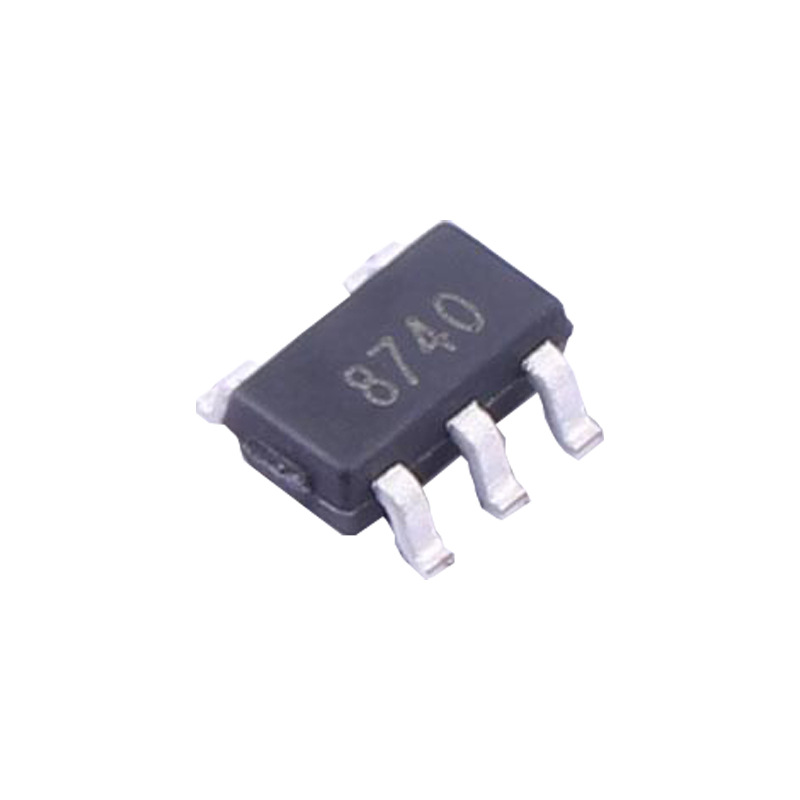

小型封装选项:SOT23-5、SC70-5(GS8740/8741),SOP-8、MSOP-8(GS8742)


主要参数
属性参数值
商品目录比较器
比较器数单路
输入失调电压(Vos)5mV
输入偏置电流(Ib)6pA
传播延迟(tpd)21ns
滞后电压(Vhys)2.7mV
工作电压2.7V~5.5V
输出模式CMOS;TTL
工作温度-40℃~+85℃

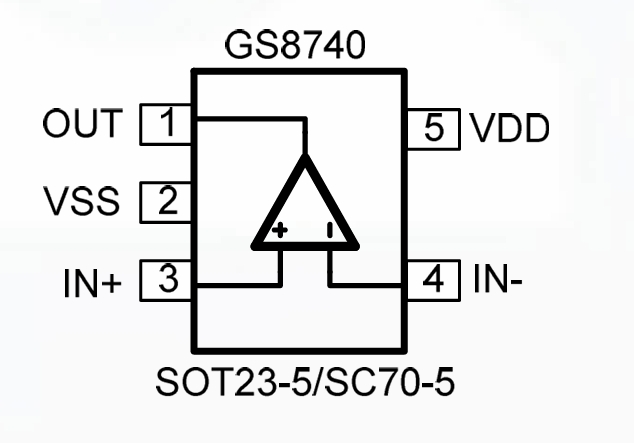

引脚配置

应用领域
