ZJA3620精密、低噪声仪表放大器可以在使用一个电阻的情况下设置增益范围从1到10,000。

ZJA3620采用经典的三运放结构，可以提供高共模抑制比（当增益为10时达到93 dB以上），从而可以在大的外界干扰情况下对有用信号准确放大。这在精密信号采集、桥式电路、热电偶及医疗信号采集（如ECG，EEG等）中经常会遇到的情形。

ZJA3620具备精密的直流特性和快速的交流特性。其输入失调电压低于125 µV，漂移温度系数典型值为0.1 µV/℃，输入偏置电流在2 nA以内，从而可以极大的简化系统校准成本。它在1 kHz的噪声为6.5 nV√Hz，当增益为100时，0.1至10 Hz的噪声为0.2 µVP-P，使其非常适合精密电路的第一级放大。在增益为10时，ZJA3620的带宽为400 kHz、压摆率为1.2 V/µs及0.01 %建立时间13 µs，使其可以用于精密多通道切换的数据采集系统。ZJA3620在-40℃至+85℃的宽温度范围内保证性能。它最高供电电压达到±18 V，最低可以到±2.3 V。

产品特性

一个外接电阻设置增益范围从1到10,000

高共模抑制比：93 dB min 在G=10时

低输入失调电压：125 µV（最大值）

低输入失调电压漂移：0.1 µV/ ℃

低输入偏置电流：2 nA（最大值）

低输入电压噪声：6.5 nV/√Hz（典型值）

低频噪声：0.2 µVP-P (0.1至10 Hz, G=100)

带宽：100 kHz 在G=100时

供电电流：1.3 mA

供电电压：±2.3 V至±18 V

宽温度范围：-40 ℃至85℃

应用

心电监护设备

桥式电路等传感器信号调理

工业控制

精密数据采集

仪器仪表

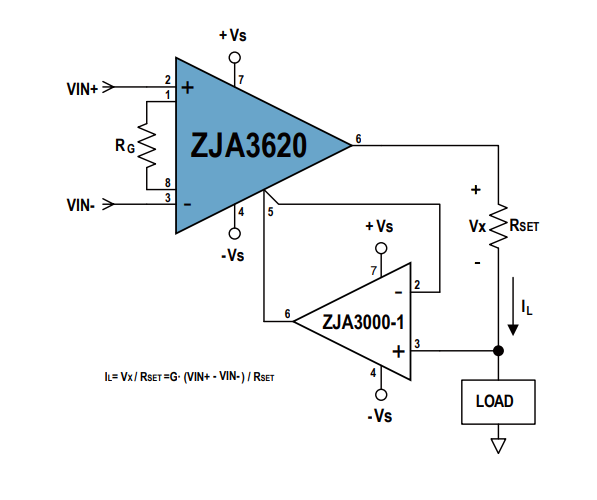

典型应用

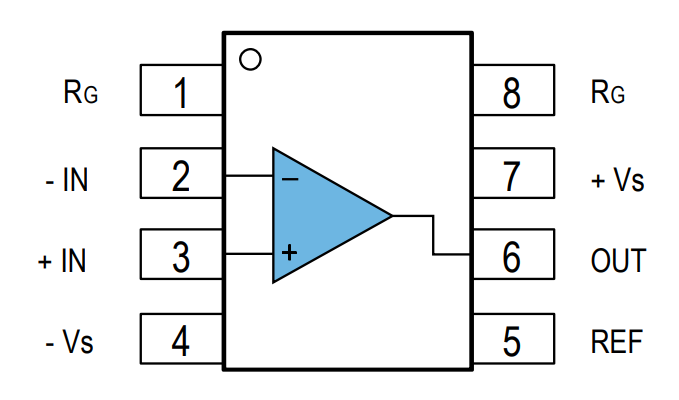

引脚配置
