ZJA3216是单/双/四轨到轨输入及输出、单电源放大器，具有极低的失调电压、宽带宽以及低输入电压和电流噪声。这个系列产品采用了专有的修调技术，在不产生零漂放大器固有毛刺的情况下实现了高精度。ZJA3216额定电压为单电源2.7 V至5 V。

24 MHz带宽、低失调电压、低噪声和低偏置电流的组合使这个系列放大器使用于多种应用场合。这些性能组合使ZJA3216产品适用于滤波器、积分器、光电二极管放大电路和高阻抗传感器接口电路。其宽带宽和低失真也使其非常适合交流信号调理。

ZJA3216产品的应用包括便携式和低功耗仪器、便携式设备的音频放大和多阶滤波器。其轨对轨输入及输出能力使其能够在单电源系统中做ADC、DAC、ASIC和其他宽输出摆幅器件的缓冲器。

ZJA3216-2提供8引脚窄SOIC和MSOP封装。ZJA3216产品额定温度范围均为-40 ℃至+125 ℃的扩展工业温度范围。

产品特性

• 连续型放大器，无零漂放大器毛刺


• 低失调电压：50 µV max


• 低失调电压温漂：0.2 µV/℃
                             1 µV/℃ max


• 低偏置电流：0.6 pA
                      3 pA max


• 低噪声：6 nV/√Hz@1 kHz
               4 nV/√Hz@10 kHz
               0.1 Hz至10 Hz 1.4 µVP-P

• 单位增益带宽：24 MHz


• 高压摆率：6.8 V/µs


• 快速建立时间：0.5 µs至0.01%


• 供电电流：1.8 mA每个放大器


• 宽供电电压：2.7 V至5.5 V；±1.35 V至±2.75 V


• 轨对轨输入及输出


• 驱动高达10 nF的容性负载


• 大输出电流： ±150 mA


• 宽温度范围：-40 ℃至+125 ℃

应用

多阶滤波器

多参数监护仪

化学和气体分析仪

ASIC输入或输出放大器

传感器模拟前端

ADC输入驱动器和DAC输出缓冲器

光电二极管跨阻放大器

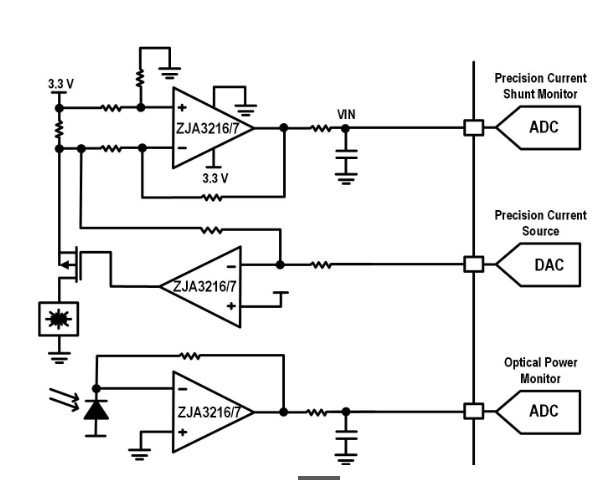

典型应用

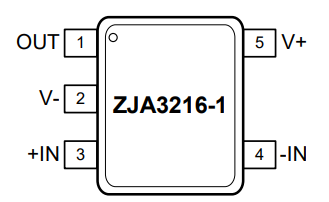

引脚配置
