ZJA3100是一款宽带全差分放大器。放大器的增益由外部两对匹配的电阻设置。ZJA3100和用于驱动各种差分输入ADC或用于驱动长线负载的简单运算放大器相比,具有显著的进步。

ZJA3100提供了-3 dB的145 MHz带宽，仅消耗4.6 mA电源电流。它消除了高性能高速ADC通常需要的BALUN，在输入电压和电流偏移方面实现了出色的低频和直流精度。差分输出的共模电平可通过VOCM引脚进行控制，宽工作范围可达距任一轨道1 V以内，可以轻松地对用于驱动单电源差分输入ADC的输入信号进行电平移位。这些特性的结合也使ZJA3100成为高性能SAR ADC和∑-ΔADC的理想驱动器，充分满足ADC的大采样电容所需的直流精度和快速建立时间。

ZJA3100可以作为差分线路驱动器，用于低成本双绞线或同轴电缆上的高速信号。供电范围宽非常适合各种通用场景，如模拟或数字视频信号。外部反馈网络可以被优化以提升信号的高频成分，以便适配信道的低通滤波特点。与分立线路驱动器解决方案相比，ZJA3100显著节省成本，提高性能，并减少面积。

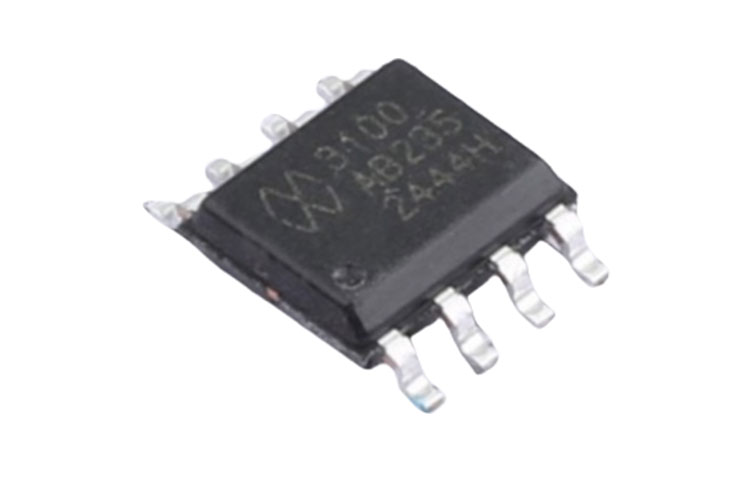

ZJA3100有8引脚SOIC/MSOP和16引脚QFN封装，可在-40℃至+125℃的扩展工业温度范围内运行。

产品特性

• 宽电源范围：3 V至15 V


• 低功率：4.6 mA


• 高带宽：145 MHz


• 高转换速率：447 V/µs


• 低输入失调电压：
    50 µV max（B级）
    110 µV max（-40℃至+125℃, B级）

•  低输入失调电流：70 nA max

• 低噪声：2.9 nV/√Hz（f=100 kHz）

• 宽输入共模范围：(-VS)- 0.4 V至(+VS)-1 V


• 宽输出共模控制：(-VS)+1 V至(+VS)-1 V


• 轨对轨输出


• 低谐波失真：-133 dBc HD2; -140 dBc HD3 @ 1 kHz


• 快速建立时间：100 ns @ 18位；50 ns @ 16位

应用

便携式电子设备

低功耗差分ADC转换器

过程控制

单端输入至差分输出转换器

差动缓冲器

医学影像

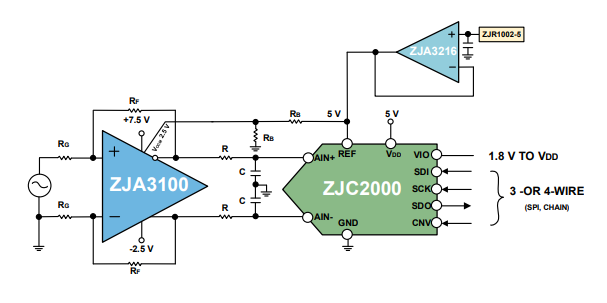

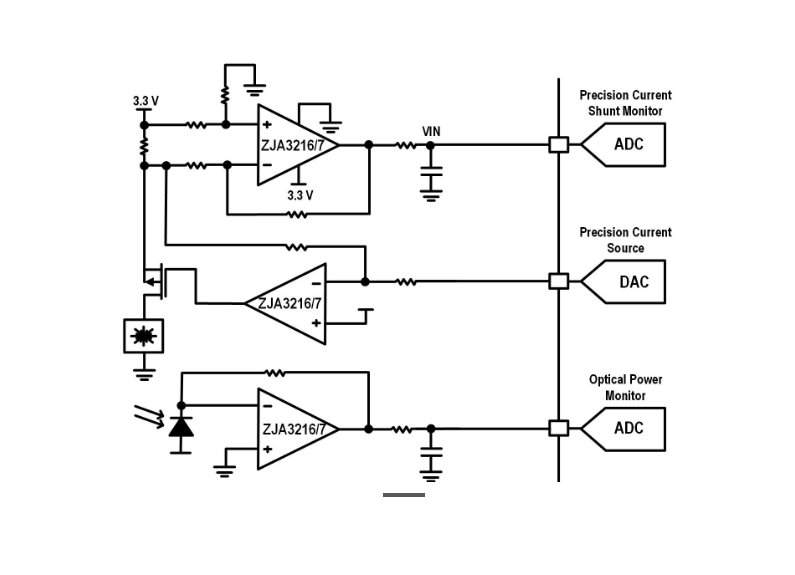

典型应用

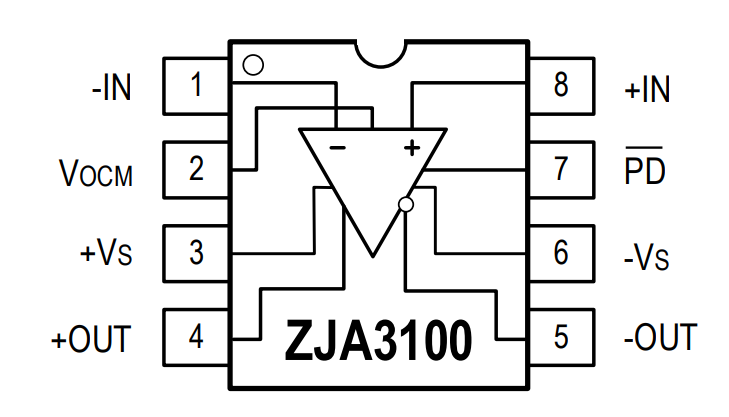

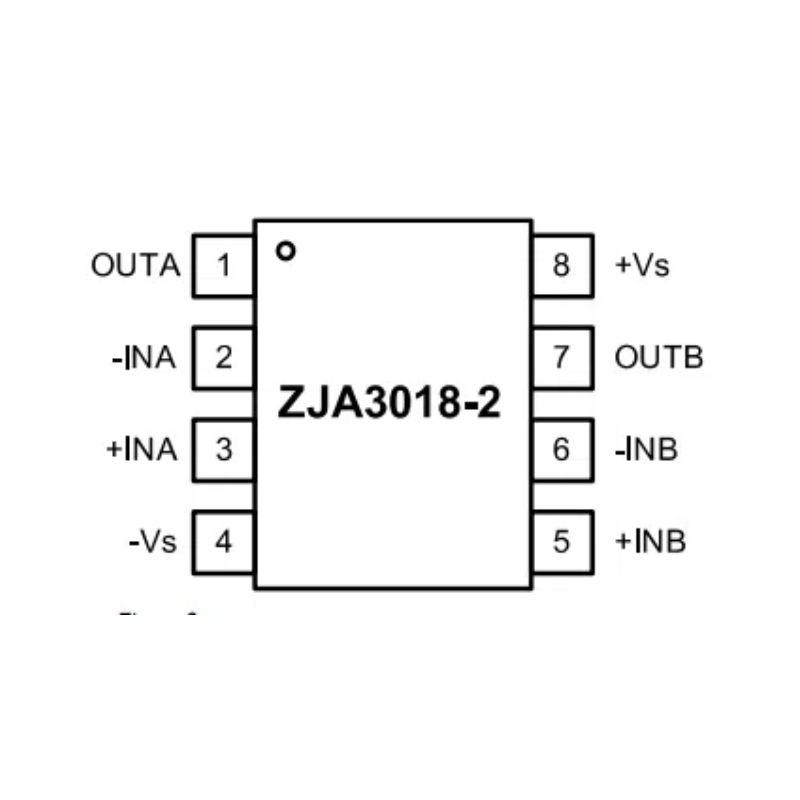

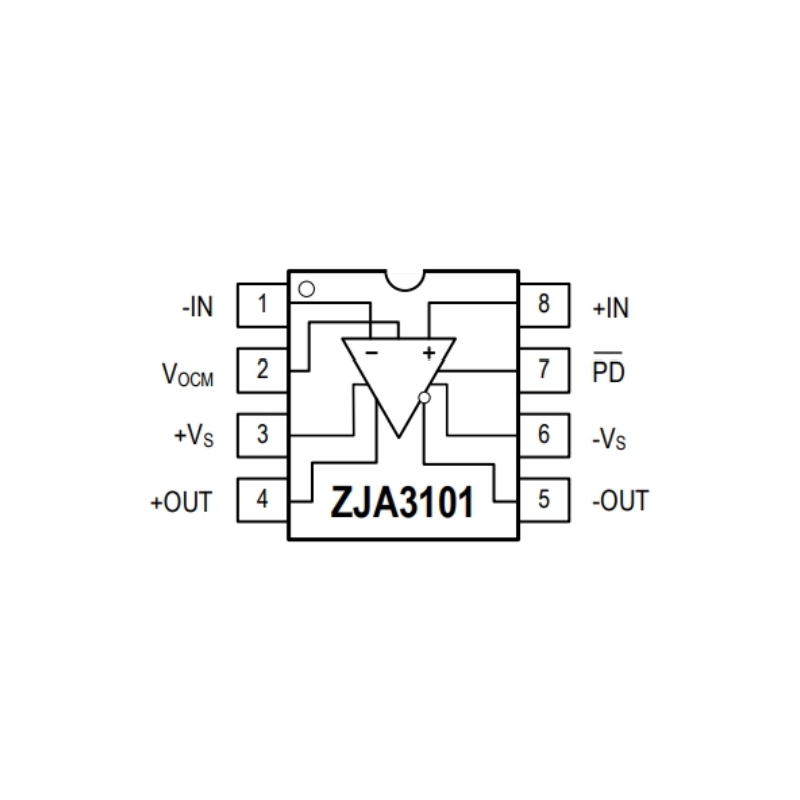

引脚配置
