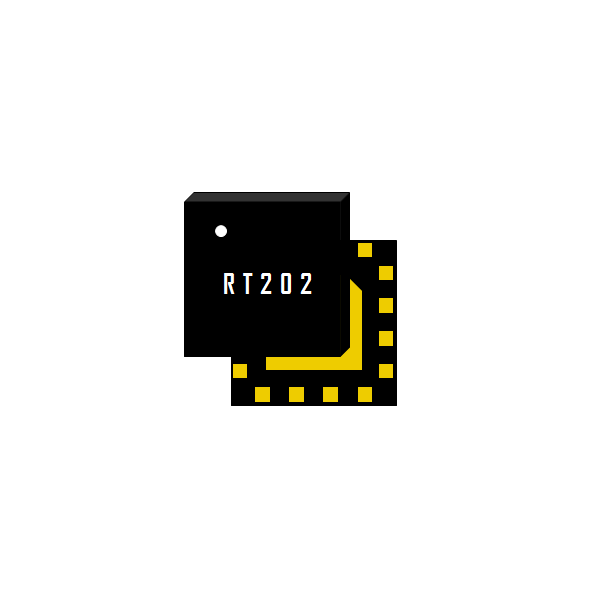

RT202蓝牙芯片
RT202
RT202蓝牙芯片
RT202

RT202射频芯片

RT202 是KCT公司推出的完全集成的单芯片 RFIC(RF 前端集成电路),它包含关键的 RF 功能。 它将高效 PA、带旁路模式的低噪声放大器 (LNA)、切换发射和接收的开关电路、相关的匹配网络、谐波滤波器和分集开关集成在一颗芯片中,同时还集成了 PA 功率检测电路。
(与Nordic蓝牙芯片配套兼容RFX2402C)
功能特点

RT202 是一款完全集成的单芯片 RFIC(RF 前端集成电路),它包含关键的 RF 功能。 它将高效 PA、带旁路模式的低噪声放大器 (LNA)、切换发射和接收的开关电路、相关的匹配网络、谐波滤波器和分集开关集成在一颗芯片中,同时还集成了 PA 功率检测电路。RT202 具有简单的低电压控制逻辑,并且需要最少的外部元件。 此外,RT202 具有坚固的 ESD 和 VSWR 保护性能。


RT202 设计用于 2.4GHz ISM 频段,支持 802.15.4 和 ZigBee 标准。 它是需要扩展覆盖范围和带宽的应用的完美射频前端解决方案。


核心特性

  • 集成功能:

    • 高效功率放大器(PA)

    • 带旁路模式的低噪声放大器(LNA)

    • 发射和接收切换开关电路

    • 匹配网络和谐波滤波器

    • 分集开关

    • PA 功率检测电路

  • 频段支持:2.4 GHz ISM 频段

  • 标准支持:802.15.4 和 ZigBee


性能参数

  • 功率放大器(PA):

    • 输出功率:高达 +22 dBm

    • 效率:> 40%

  • 低噪声放大器(LNA):

    • 增益:> 15 dB

    • 噪声系数:< 2 dB

  • 开关性能:

    • 插入损耗:< 1 dB

    • 隔离度:> 20 dB

  • ESD 保护:

    • 符合 HBM(人体模型)标准,> 2 kV

  • VSWR 保护:

    • 支持高 VSWR 环境下的稳定工作



低功耗设计

  • 供电电压:2.7 V 至 3.6 V

  • 控制逻辑:低电压控制逻辑,简化设计

  • 外部元件需求:最少的外部元件,降低系统复杂性和成本



主要参数


参数规格
频段2.4 GHz ISM 频段
标准支持802.15.4、ZigBee
  PA 输出功率  高达 +22 dBm
PA 效率> 40%
LNA 增益> 15 dB
LNA 噪声系数< 2 dB
开关插入损耗< 1 dB
开关隔离度> 20 dB
ESD 保护> 2 kV(HBM)
供电电压2.7 V 至 3.6 V


应用领域
