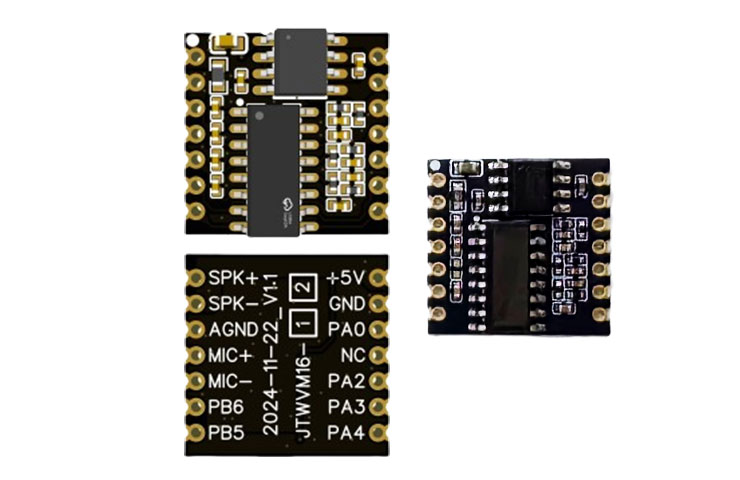

JTWVM16-X-语音控制模块产品图
JTWVM16-X-语音控制模块产品图

JTWVM16语音控制模块:高性能智能语音解决方案

JTWVM16 语音控制模块搭载高性能语音芯片,32 位 CPU 最高主频达 210MHz,内置 Flash。
支持中英等多语言识别,兼具高性能语音识别与降噪功能,环境噪声抑制能力突出,确保复杂场景下的精准交互。
卓联微科技JTWVM16模块适配范围广泛,可无缝集成于家电、照明、玩具、可穿戴设备、户外设备及等多领域,为各类产品提供低成本、快速落地的智能语音升级方案。
卓联微科技提供模块选型评估服务,工程师团队深耕智能家电领域10年+,可提供方案设计、模块嵌入式调试指导,协助解决生产装配问题,将模块集成效率提升30%,助力客户方案快速实现升级落地。
操作说明

JTWVM16 语音控制模块搭载高性能语音芯片,32 位 CPU 最高主频达 210MHz,内置 Flash。

支持汉语、英语等多语言识别,兼具高性能语音识别与降噪功能,环境噪声抑制能力突出,确保复杂场景下的精准交互。

卓联微科技JTWVM16模块适配范围广泛,可无缝集成于家电、照明、玩具、可穿戴设备、户外设备及等多领域,为各类产品提供低成本、快速落地的智能语音升级方案。

卓联微科技提供模块选型评估服务,工程师团队深耕智能家电领域10年+,可提供方案设计、模块嵌入式调试指导,协助解决生产装配问题,将模块集成效率提升30%,助力客户方案快速实现升级落地。

★支持Automatic Level Control(ALC)功能

★支持宽电源电压供电,供电范围3.6V~5V

★支持5路GPIO,同时兼容其它复用功能,可作为主控IC应用,

4路GPIO可通过外接5V上拉电阻直接支持5V电平通讯

2路UART接口,支持最高3M波特率通讯

3路PWM接口,灯控和电机类应用均可直接驱动

★支持固件升级,TX0,RX0。

★采用半孔工艺,方便直接贴板使用,尺寸为长16mm,宽16mm,厚1.0mm,引脚间距2.0mm

★工作环境温度:-40℃~+85℃

★灵活多变的应用:

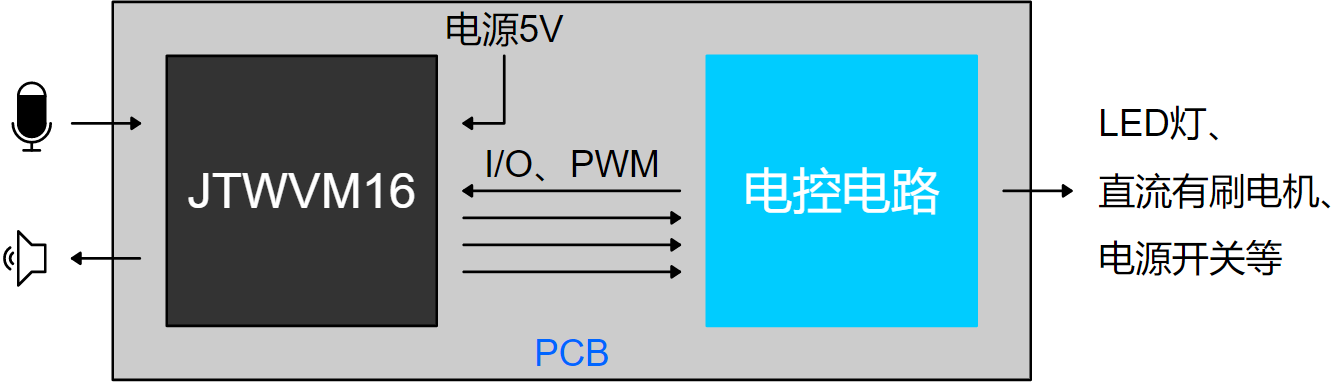

1、既可以直接控制驱动电路推动负载,减少MCU,节约成本;

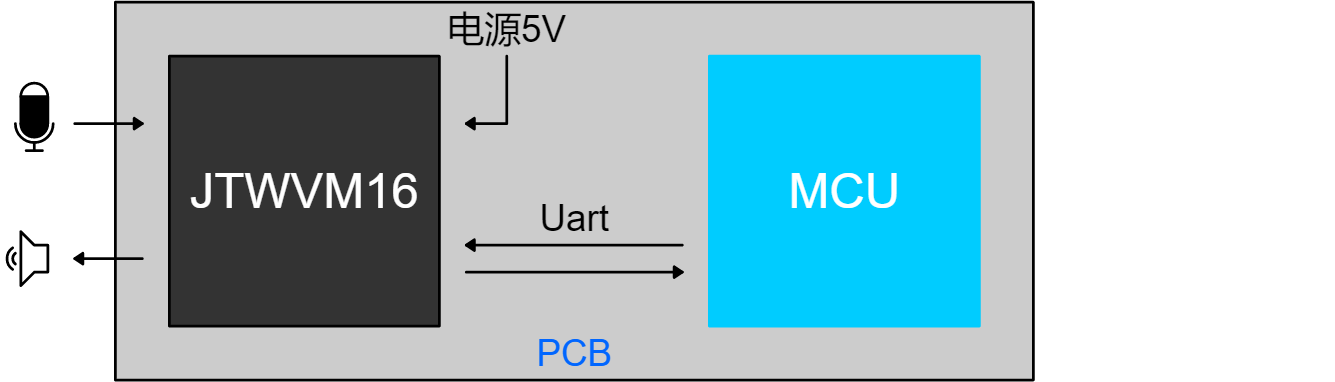

2、也可以通过串口与MCU通信,更灵活的应用各种环境;

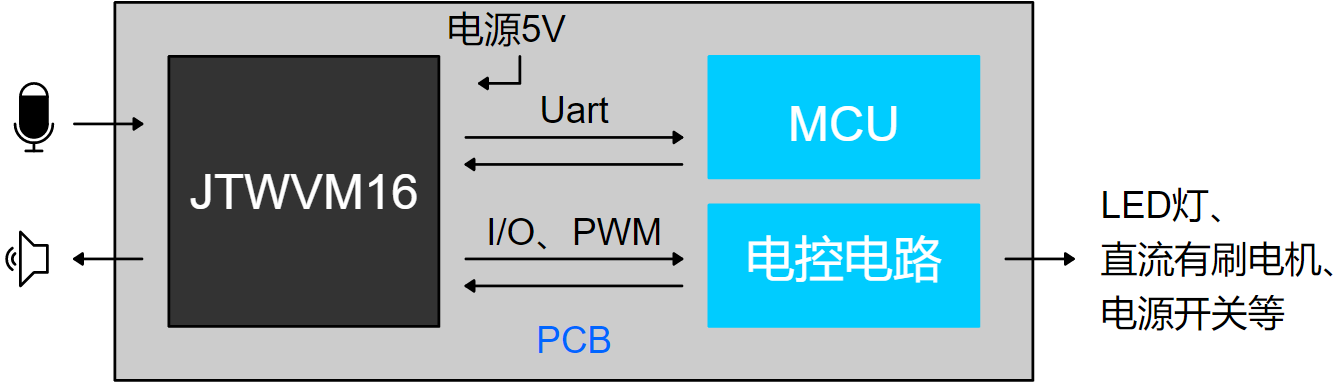

3、还可以直接控制驱动电路的同时与MCU通信,反馈语音模块控制的状态或控制语音模块。

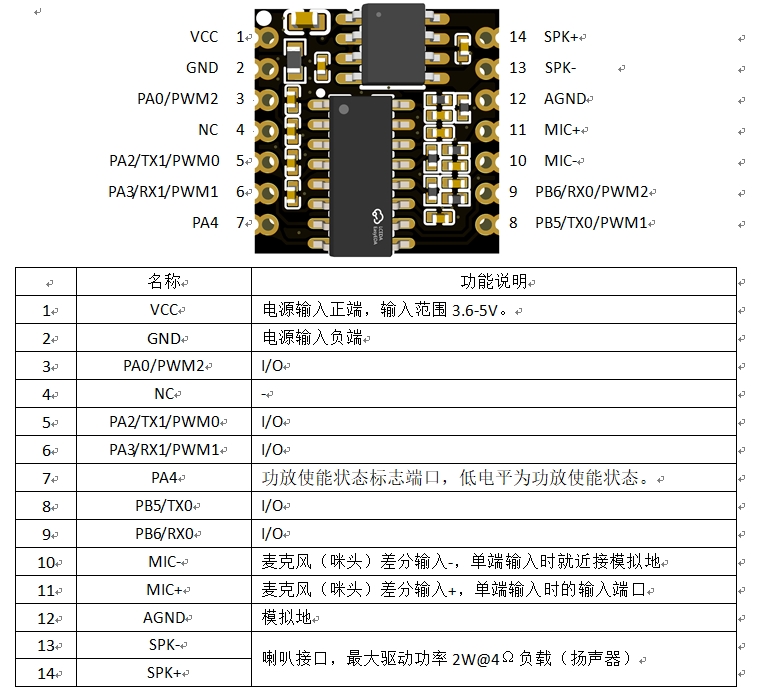

模块引脚说明

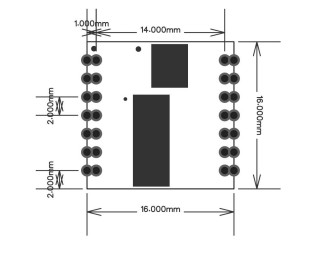

模块尺寸




性能参数
模块型号JTWVM16-1JTWVM16-2
供电范围供电电压3.6-5V,供电电流>500mA
待机电流

小于50mA

工作温度-40℃-85℃
存储环境-40℃-100℃
可用IO口数量5
支持接口UART/IIC/PWM/GPIO
串口速率9600bps
Flash1Mb(内置)2Mb(内置)
封装SMD14-2.0/DIP14-2.0
尺寸16×16×1.0mm
咪头建议麦克风输入线路长度小于20cm
喇叭规格VCC=5V,4Ω负载下可提供高达2W的输出功率
