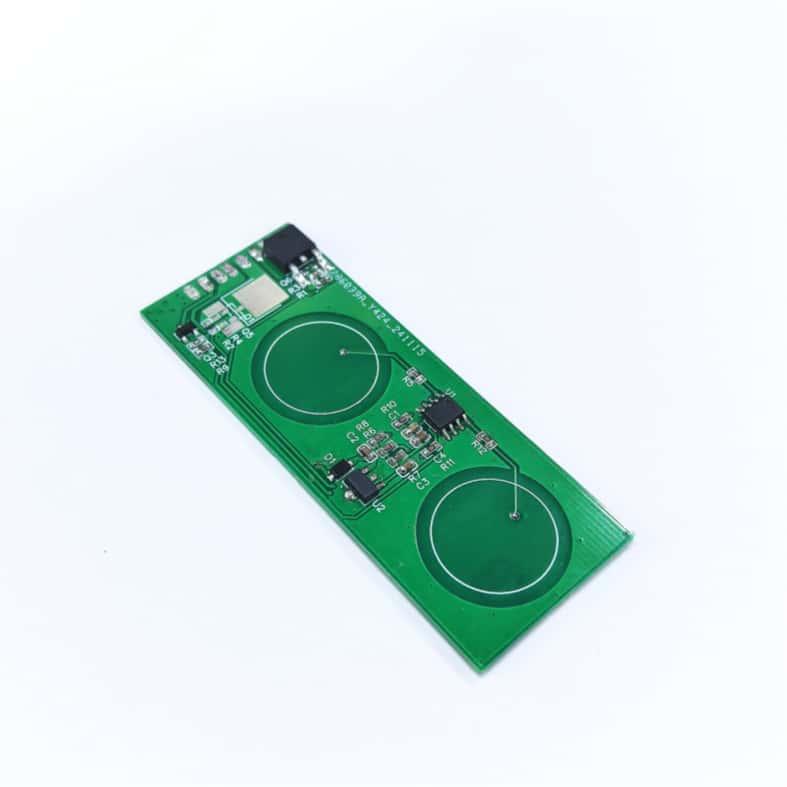

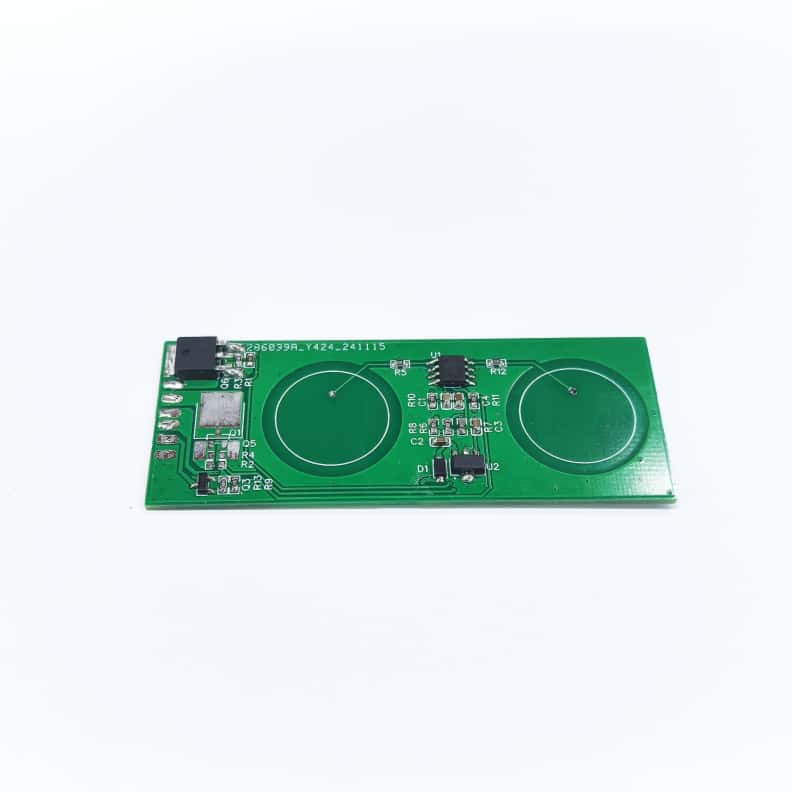

双键触摸按键浴室镜LED灯调光/除雾控制方案PCBA板

双键电容触摸LED灯调光控制板,集成了LED灯调光调色、加热除雾等功能,主要应用于浴室镜灯、穿衣镜、化妆镜、床头柜灯等LED镜前灯场合。
该方案技术成熟、稳定、出货量大,对水滴、水雾及电源纹波等外部环境引起的噪音有一定的抗干扰能力。
公司可提供方案套料、PCBA板以便客户快速生产,也可以根据客户功能进行个性化定制。
操作说明
双触摸按键LED(单/双色温)驱动控制方案;

功能说明:

触摸按键1:除雾控制键:短按控制开/关,不带定时功能

触摸按键2:P03上电做检测口,检测到高电平为单色模式,低电平为双色模式

                  单色模式:短按控制开/关模式;

                  双色模式:短按切换模式(W(100%)-->Y(100%)、-->W(50%)+Y(50%)-->关),

                  长按控制由最亮开始渐变到最暗,松开再从最按渐变到最亮,带关机记忆功能;

                  (长按松开再按下占空比变化方向改变一次)


触摸指示灯LED:没有熄屏功能

单色时按下亮,再按下灭;

双色时按下亮,关机灭;

调光时间为3.4秒左右(长按按下的0.5s不算在内)

PWM频率为20KHz,最低亮度20%,双色时半功率输出


    方案优势:

  • 高灵敏度触摸

    支持多种外壳材料(塑料、玻璃),厚度范围0.5mm - 5mm。

    抗干扰能力强,适应复杂环境。

  • 智能调光

    支持平滑调光,无闪烁,用户体验佳。

    带关机记忆功能,保留用户设置。

  • 低功耗设计

    待机电流<1μA,延长设备续航时间。

  • 快速开发支持

  • 提供完整的开发套件(评估板、SDK、技术文档)。

    支持定制化开发,满足特殊需求。



性能参数

参数规格
  工作电压  3.3V - 5.5V
待机电流<1μA
触摸响应时间<50ms
PWM频率20kHz
调光范围20% - 100%
抗干扰能力支持10V动态抗干扰
工作温度-40℃ ~ 85℃
