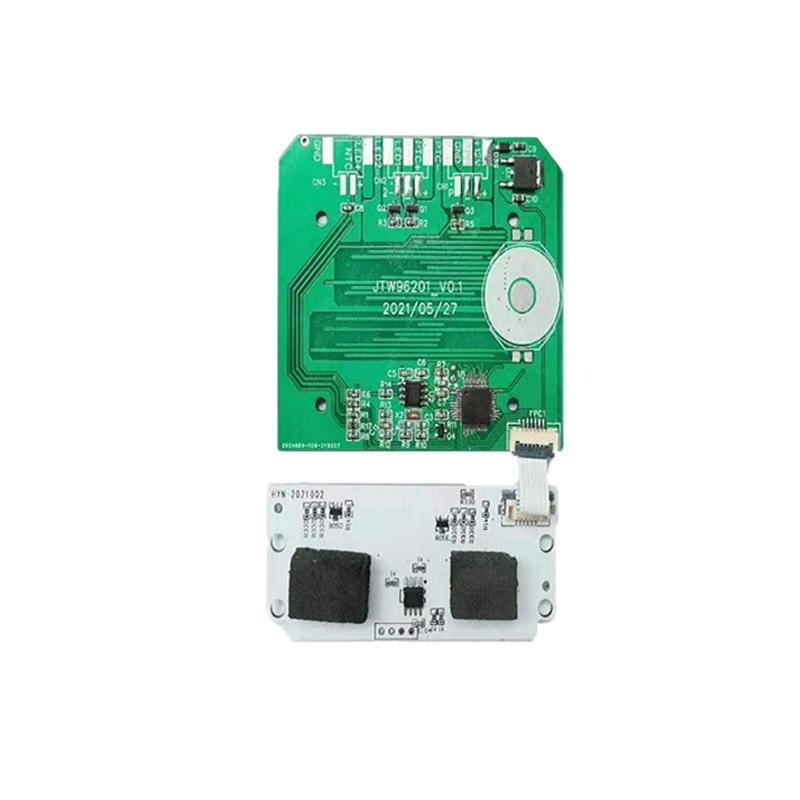

手扫红外控制电容触摸双模 LED镜前灯/化妆镜补光灯控制板方案

手扫红外控制电容触摸双模LED镜前灯浴室灯化妆镜补光灯控制板方案，采用红外手扫与电容触摸双模输入，控制LED灯在各场景下的开关、灯光调节和除雾电热的开关，更方便和人性化。
本方案可应用于浴室镜前灯、床头柜灯、化妆台灯、穿衣镜灯、衣柜灯，厨卫照明等各种生活场景；也可以根据客户产品的要求进行个性化的定制开发。该方案技术成熟、稳定、出货量大，对水滴、水雾及电源纹波等外部环境引起的噪音有一定的抗干扰能力。
公司可提供方案套料、PCBA板以便客户快速生产，也可以根据客户功能进行个性化定制。

技术支持申请

操作说明

是一款手扫双键触摸浴室镜系列PCBA板。具有加热除雾，时间与温度显示功能，以及手扫控制LED切换与无极调光功能。

(1) 防雾控制功能（按键1）

短按：开/关加热除雾功能

(2) 灯控制功能（手扫）

短扫：3秒后开/关LED灯

短扫：3秒内顺序切换

第1次 LED黄灯亮

第2次 LED白灯亮

第3次 LED白+黄灯混合光亮

第4次 LED灯关

将手置于感应区不动可实现无极调光功能

(3) 时间设置功能

长按1键：进入时间设置功能。设置位置闪烁。

短按1键：当前设置位置加一；

短按2键：当前设置位置减一。

设置顺序为年-月-日-小时-分钟。设置完成，4秒后自动保存并跳至下一时间设置。

（4）息屏功能

长按2键即可息屏，触碰任意按键即可唤醒屏幕（息屏状态下，手扫功能依然生效）。

产品特点

测量温度范围0℃-99℃
手扫控制
可调节灯光
触摸响应快
触摸灵敏度调整灵活。可经由调整触摸芯片的CAP脚的外接电容来调整灵敏度，电容越大灵敏度越高。
抗干扰性强。高抗干扰性，近距离，多角度干扰情况下，触摸响应灵敏度，可靠不受干扰。
拥有掉电记忆，LED灯光颜色亮度与掉电前一致。

性能参数

参数	规格
额定电压	DC 12V
感应原理	电容式触摸+手扫
感应距离	10mm以内
手扫距离	15mm以内
指示灯	上电指示灯亮白色，触摸时指示灯亮蓝色（可定制）
显示功能	显示日期，时间与温度
工作温度	0℃-99℃
防雾功能	支持加热除雾功能
尺寸	72mm61mm1.6mm（LWH）
