GS3221
GS3221

GS3221模拟开关/多路复用器

​GS3221是一款具有低导通电阻(1.50Ω)的快速单刀双掷(SPDT)CMOS开关,其工作电压范围为+1.8V至+5.5V。该开关专为低工作电压、高电流的信号门控、斩波、调制或解调(调制解调器)以及手机应用的扬声器输出而设计。
功能特点
GS3221是一款具有低导通电阻(1.50Ω)的快速单刀双掷(SPDT)CMOS开关,其工作电压范围为+1.8V至+5.5V。该开关专为低工作电压、高电流的信号门控、斩波、调制或解调(调制解调器)以及手机应用的扬声器输出而设计。该器件内置了先断后通(BBM)功能。控制输入端IN可以承受高达5.5V的输入驱动信号,且该信号与电源电压无关。

所有器件均适用于-40℃至+125℃的温度范围。GS3221单开关提供Green SC70-6和SOT23-6两种封装选项。

综上所述,GS3221开关凭借其低导通电阻、快速切换速度以及广泛的工作电压范围,非常适合于手机等电子设备中的信号切换和扬声器输出控制等应用。


特性

  • 低导通电阻:1.5Ω(典型值)

  • -3dB带宽:100MHz

  • 单电源操作:+1.8V至+5.5V

  • 先断后通(Break-Before-Make, BBM)切换

  • 轨到轨操作

  • 低静态功耗

  • TTL/CMOS兼容

  • 工作温度范围:-40°C至+125°C

  • 小型封装:SOT23-6和SC70-6

主要参数
属性参数值
商品目录模拟开关/多路复用器
通道数1
工作电压1.8V~5.5V
导通时间(Ton)28ns
导通电阻1.5Ω
关闭时间(Toff)23ns
工作温度-40℃~+125℃

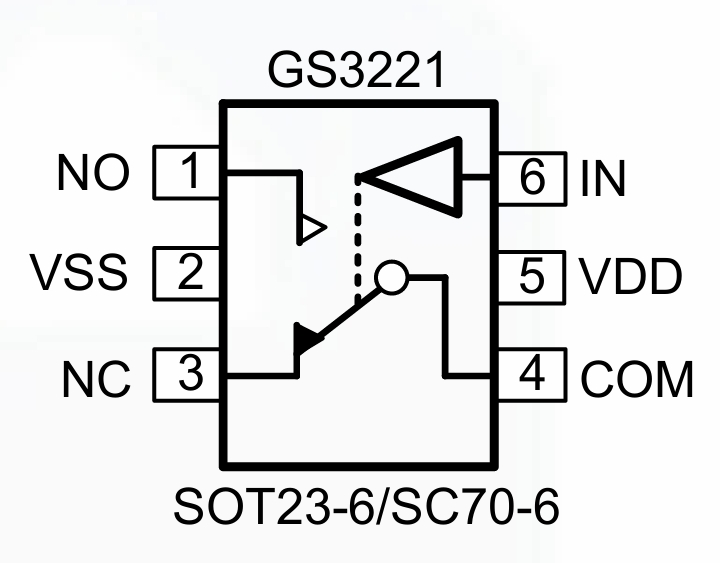

引脚配置

应用领域
