GS3005模拟开关/多路复用器
GS3005是一款具有低导通电阻（0.80Ω）的快速单刀双掷（SPDT）CMOS开关，其工作电压范围为+1.8V至+5.5V。该开关专为低工作电压、高电流的信号门控、斩波、调制或解调（调制解调器）以及手机应用的扬声器输出而设计。
电子元器件
功能特点
GS3005是一款具有低导通电阻（0.80Ω）的快速单刀双掷（SPDT）CMOS开关，其工作电压范围为+1.8V至+5.5V。该开关专为低工作电压、高电流的信号门控、斩波、调制或解调（调制解调器）以及手机应用的扬声器输出而设计。该器件内置了先断后通（BBM）功能。控制输入端IN可以承受高达5.5V的输入驱动信号，且该信号与电源电压无关。
所有器件均适用于-40℃至+125℃的温度范围。GS3005双开关提供Green TDFN-3X3-10L和MSOP-10两种封装选项。
综上所述，GS3005开关凭借其低导通电阻、快速切换速度以及广泛的工作电压范围，非常适合于手机等电子设备中的信号切换和扬声器输出控制等应用。
特性
低导通电阻：0.8Ω（典型值）
-3dB带宽：80MHz
单电源操作：+1.8V至+5.5V
先断后通（Break-Before-Make, BBM）切换
轨到轨操作
低静态功耗
TTL/CMOS兼容
工作温度范围：-40°C至+125°C
小型封装：TDFN-3x3-10L和MSOP-10
主要参数
| 属性 | 参数值 |
| 商品目录 | 模拟开关/多路复用器 |
| 通道数 | 2 |
| 工作电压 | 1.8V~5.5V |
| 导通电阻 | 800mΩ |
| 工作温度 | -40℃~+125℃ |
动态特性
开通时间（TON）：20ns（典型值，VS=5V）
关断时间（TOFF）：23ns（典型值，VS=5V）
先断后通时间延迟（TBBM）：23ns（典型值，VS=5V）
输出信号偏斜（TSKEW）：9ns（典型值，VS=5V）
-3dB带宽：80MHz（典型值）
电气特性
（在VS=+5V，TA=+25℃条件下测试，除非另有说明）
模拟信号范围：VS
导通电阻（RON）：0.8Ω（典型值，VS=4.5V）
导通电阻匹配（ΔRON）：0.43Ω至0.47Ω（典型值，VS=4.5V）
导通电阻平坦度（RFLAT(ON)）：0.2Ω至0.3Ω（典型值，VS=4.5V）
源关断漏电流（INC(OFF) ,INO(OFF)）：1μA（最大值）
通道开漏电流（INC(ON) ,INO(ON) ,ICOM(ON)）：1μA（最大值）
数字输入高电平电压（VINH）：1.5V（最小值，VS=5V）
数字输入低电平电压（VINL）：0.55V（最大值，VS=5V）
输入漏电流（IIN）：1μA（最大值）

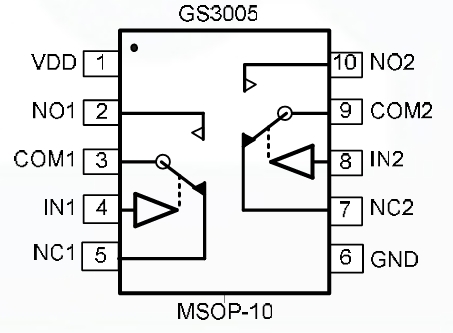

引脚配置
应用领域
