FA1611NA 单相全集成直流无刷马达驱动芯片
FA1611是一款单相全集成直流无刷马达驱动IC，内置MOS及Hall感应器件[1]。采用单相软切换方波驱动模式，驱动电机噪声小。可通过GUI调节相关驱动参数，定制化设置，满足不同应用场景的需求，例如，调节软切换窗口角度、提前角角度，优化不同应用场景下效率及噪声的表现；具有四段式调速曲线设置、保护重启次数设置、FG/RD输出模式选择等功能，匹配不同应用场景下输入输出的需求。
电子元器件
功能特点
特性
● VCC电压范围: 3.3V ~ 16V
● FA1611S驱动电流：450mA@85℃
● FA1611N驱动电流：550mA@85℃
● FA1611NA驱动电流：550mA@85℃
● 高集成度，内置MOS及Hall
● 高Hall敏感度
● 单相软切换方波驱动
● 支持FG/RD输出
● 支持SPEED、I2C两种调速输入接口
● 内置EFUSE
● 可配置四段式调速曲线
● 可配置正反转方向
● Soft-On功能使电机平滑启动，降低启动电流冲击及噪音
● 支持限流、过流、过温、堵转保护
封装
DFN10

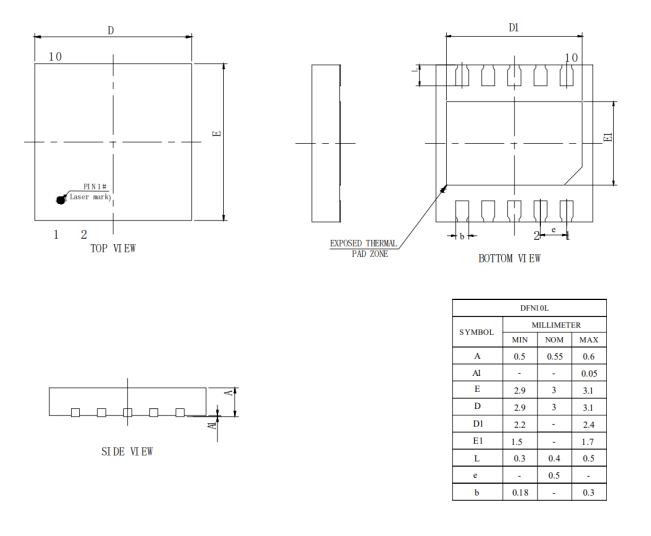

封装图
