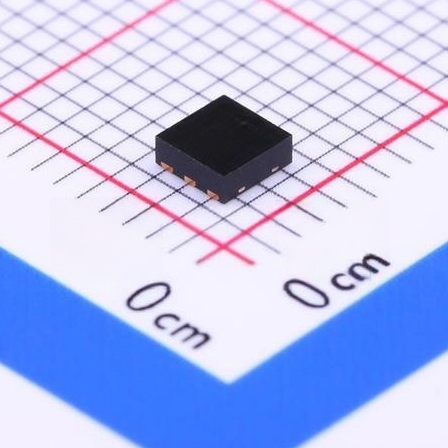

TTP230-BB6单按键电容触摸IC
TTP230主要用于单通道触摸按键控制芯片。它提供稳定的“单通道触摸按键”检测效果，能够广泛满足不同的应用需求，并且可以在有介质隔离保护（如玻璃、亚克力等材质）的情况下实现触摸功能，安全性高。
电子元器件
功能特点
TTP230主要用于单通道触摸按键控制芯片。它提供稳定的“单通道触摸按键”检测效果，能够广泛满足不同的应用需求，并且可以在有介质隔离保护（如玻璃、亚克力等材质）的情况下实现触摸功能，安全性高。这款触摸检测芯片是专为替代传统按键而设计的，触摸检测PAD的大小可以根据不同的灵敏度在合理范围内设计。此外，低功耗和宽工作电压是这款触摸芯片在DC或AC应用上的特性，其对电源及手机干扰的抵抗性能良好。
主要参数
| 参数 | 符号 | 条件 | 值 | 单位 |
| 工作温度 | TOP | - | -40～+85 | °C |
| 储存温度 | TSTG | - | -50～+125 | °C |
| 电源供应电压 | VDD | Ta=25°C | VSS-0.3～VSS+5.5 | V |
| 输入电压 | VIN | Ta=25°C | VSS-0.3～VDD+0.3 | V |
| 晶片抗静电强度HBM | ESD | - | 4 | KV |
功能特点
工作电压：2.4~5.5V
工作电流（无负载）
@VDD=3.3V时，典型值4uA，最大值8uA。
@VDD=5.0V时，典型值8uA，最大值16uA。
具备可靠的上电复位(POR)及低电压复位功能(LVR)。
触摸输出响应时间：待机模式下约为90ms，检测模式下约为40ms。
灵敏度可通过外部电容（1nF~47nF）调整。
SO引脚为CMOS输出，可通过AHLB引脚选择高电平输出有效或低电平输出有效。
SOD引脚为开漏输出模式（低电平有效）。
MOT有效键最长输出时间：16秒。
具备自动校准功能。
刚上电的前4.0秒内，约每62.5毫秒刷新一次参考值；若在上电后的4.0秒内有触摸按键操作，或4.0秒后仍未进行触摸按键操作，则重新校准周期的切换时间约为1.0秒。

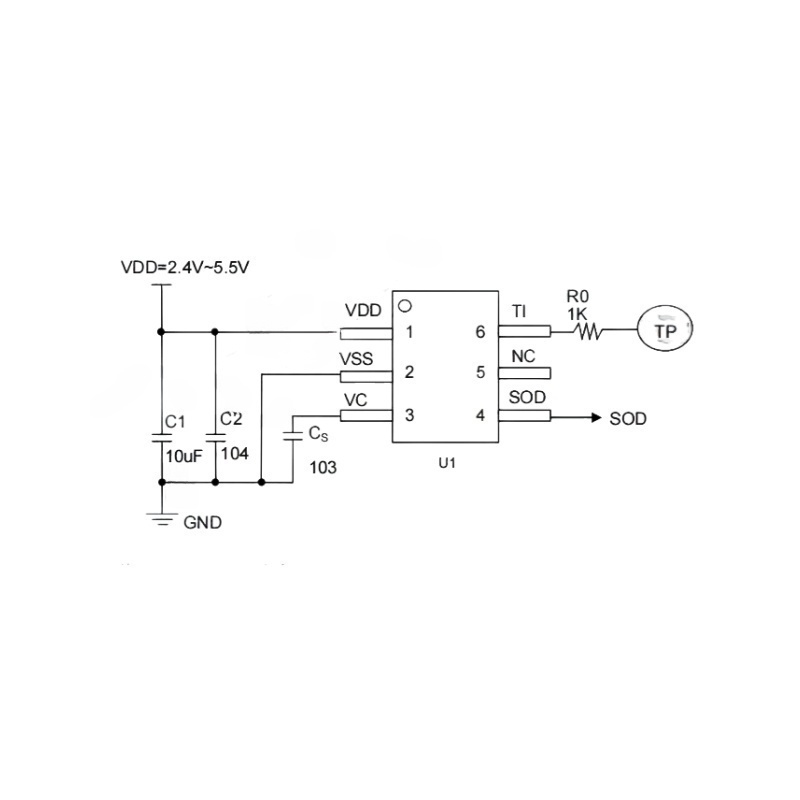

应用电路

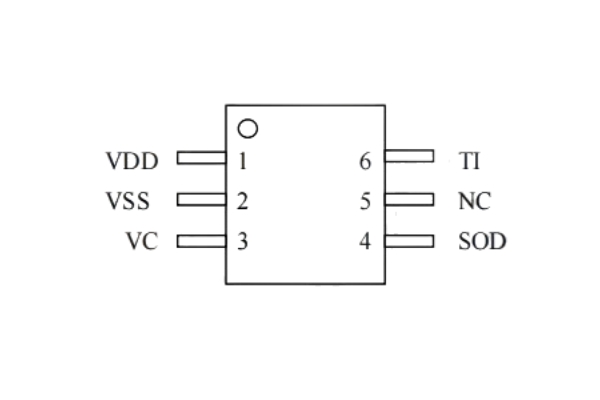

引脚配置

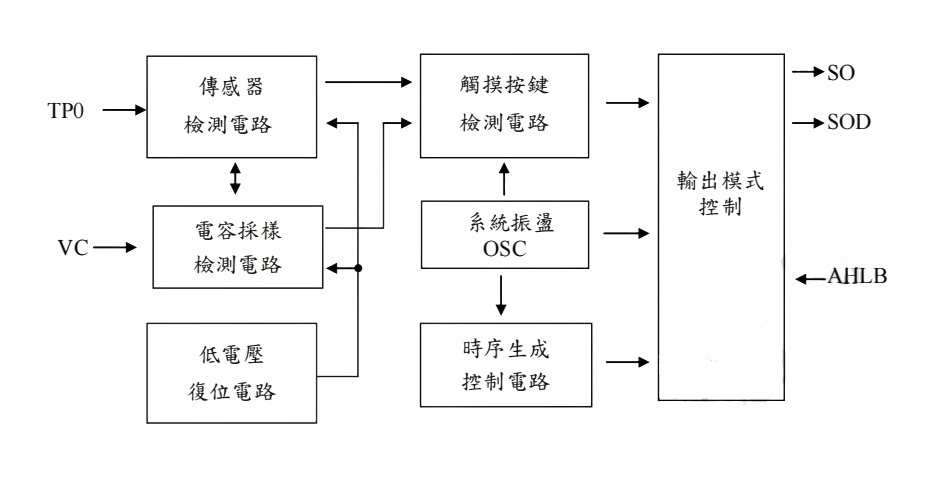

方块图
应用领域
