WSR180N08
WSR180N08是具有最高性能的N型沟道MOSFET，采用极端高密度的单元设计，为大多数同步降压转换器应用提供出色的RDS(ON)（导通电阻）和栅极电荷。WSR180N08符合RoHS和绿色产品要求，提供100%的EAS保证，并通过了全功能可靠性认证。
电子元器件
功能特点
WSR180N08是具有最高性能的N型沟道MOSFET，采用极端高密度的单元设计，为大多数同步降压转换器应用提供出色的RDS(ON)（导通电阻）和栅极电荷。WSR180N08符合RoHS和绿色产品要求，提供100%的EAS保证，并通过了全功能可靠性认证。
特点：
● 先进的高密度沟槽（Trench）技术● 超级低栅极电荷
● 优秀的CdV/dt效应衰减
● 100% EAS保证
● 提供绿色设备选项
主要参数
| 型号 | 配置 | 沟道 | 最大漏 极电压 | 最大栅源 承受电压 | 最大漏 源电流 | 开启阈值电压 | 导通电阻 | 输入 电容 | 输出 电容 | 反向传 输电容 | 封装 | ||||||||||||||||
| Part number | Configu ration | Type | VDS | VGS | ID (A) | VGS(th)(v) | RDS(ON)(mΩ) | Ciss | Coss | Crss | Package | ||||||||||||||||
| @10V | @4.5V | ||||||||||||||||||||||||||
| (V) | ±(V) | Max. | Min. | Typ. | Max. | Typ. | Max. | Typ. | Max. | (pF) | (pF) | (pF) | |||||||||||||||
| WSR180N08 | Single | N-Ch | 85 | 20 | 180 | 2 | 3 | 4 | 3.2 | 4 | - | - | 6750 | 945 | 258 | TO-220 | |||||||||||

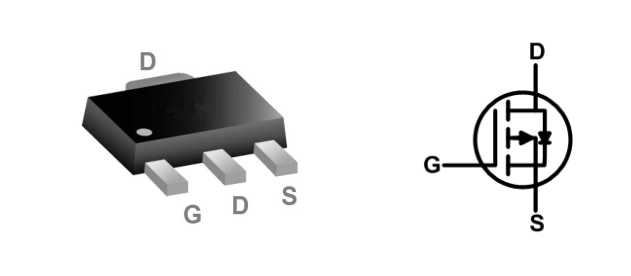

引脚配置
应用领域
