WSR70P10
WSR70P10是一款高性能的P沟道场效应晶体管，具有出色的RDS(ON)和栅极电荷性能，适用于多种小功率开关和负载开关应用。
电子元器件
功能特点
WSR70P10是一款高性能的P沟道场效应晶体管，具有出色的RDS(ON)和栅极电荷性能，适用于多种小功率开关和负载开关应用。
主要参数
| 型号 | 配置 | 沟道 | 最大漏 极电压 | 最大栅源 承受电压 | 最大漏 源电流 | 开启阈值电压 | 导通电阻 | 输入 电容 | 输出 电容 | 反向传 输电容 | 封装 | ||||||||||||||||
| Part number | Configu ration | Type | VDS | VGS | ID (A) | VGS(th)(v) | RDS(ON)(mΩ) | Ciss | Coss | Crss | Package | ||||||||||||||||
| @10V | @4.5V | ||||||||||||||||||||||||||
| (V) | ±(V) | Max. | Min. | Typ. | Max. | Typ. | Max. | Typ. | Max. | (pF) | (pF) | (pF) | |||||||||||||||
| WSR70P10 | Single | P-Ch | -100 | 25 | -70 | -2 | - | -4 | 18 | 25 | - | - | 4200 | 615 | 380 | TO-220 | |||||||||||

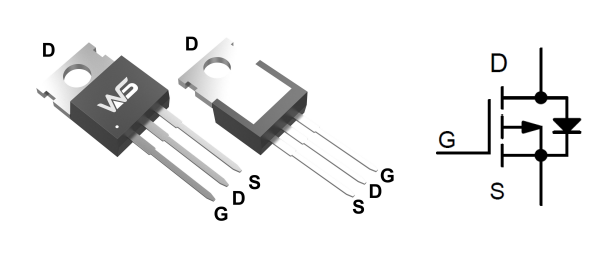

引脚配置
