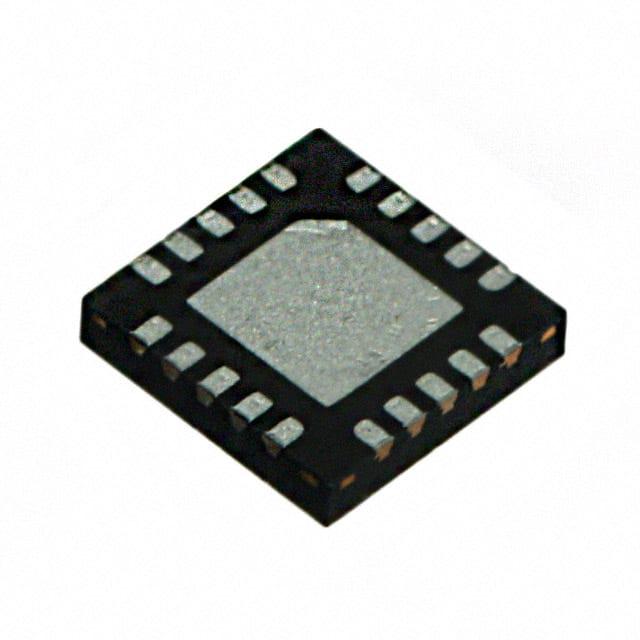

RFX2411射频芯片
RFX2411 是RFAXIS公司推出的一款全集成、单芯片、单芯片RFelC(射频前端集成电路),集成了无线 ZigBee/智能能源应用所需的所有射频功能。
(与TI/Nordic蓝牙芯片配套)
(与TI/Nordic蓝牙芯片配套)
RFX2411 是一款全集成、单芯片、单芯片RFelC(射频前端集成电路),集成了无线 ZigBee/智能能源应用所需的所有射频功能。RFX2411架构集成了 PA、LNA、发送和接收开关电路、相关匹配网络、谐波滤波器和分集开关,所有这些都在一个 CMOS 单芯片器件中。它还包含一个旁路模式,为系统实现提供最大程度的灵活性。
这款RFX2411设计用于2.4GHZISM频段,并支持80215.4和ZigBee标准。典型的高功率应用包括家庭和工业自动化、智能电源和RF4CE等。RFX2411结合了卓越的性能、高灵敏度和效率、低噪声、小外形尺寸和低成本,是要求扩展范围和带宽应用的完美解决方案。RFX2411具有简单和低电压的CMOS控制逻辑,且系统实现所需的外部元件最少。还集成了PA功率检测电路。
集成功能:
高效功率放大器(PA)
低噪声放大器(LNA),支持旁路模式
发送和接收切换开关电路
匹配网络和谐波滤波器
分集开关
PA 功率检测电路
频段支持:2.4 GHz ISM 频段
标准支持:802.15.4 和 ZigBee
功率放大器(PA):
输出功率:高达 +22 dBm
效率:> 40%
低噪声放大器(LNA):
增益:> 15 dB
噪声系数:< 2 dB
开关性能:
插入损耗:< 1 dB
隔离度:> 20 dB
旁路模式:
提供系统设计灵活性,适用于低功耗场景
供电电压:2.7 V 至 3.6 V
控制逻辑:低电压 CMOS 控制逻辑,简化设计
外部元件需求:最少的外部元件,降低系统复杂性和成本
参数 | 规格 |
频段 | 2.4 GHz ISM 频段 |
标准支持 | 802.15.4、ZigBee |
PA 输出功率 | 高达 +22 dBm |
PA 效率 | > 40% |
LNA 增益 | > 15 dB |
LNA 噪声系数 | < 2 dB |
开关插入损耗 | < 1 dB |
开关隔离度 | > 20 dB |
旁路模式 | 支持 |
供电电压 | 2.7 V 至 3.6 V |
