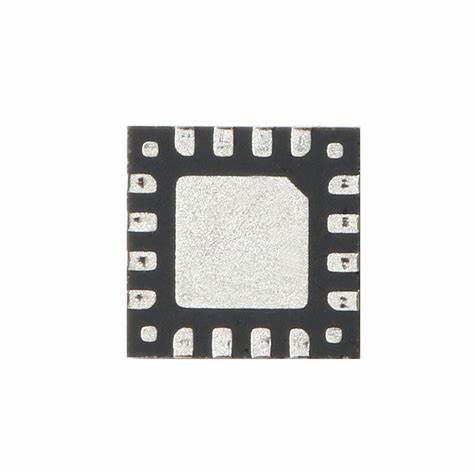

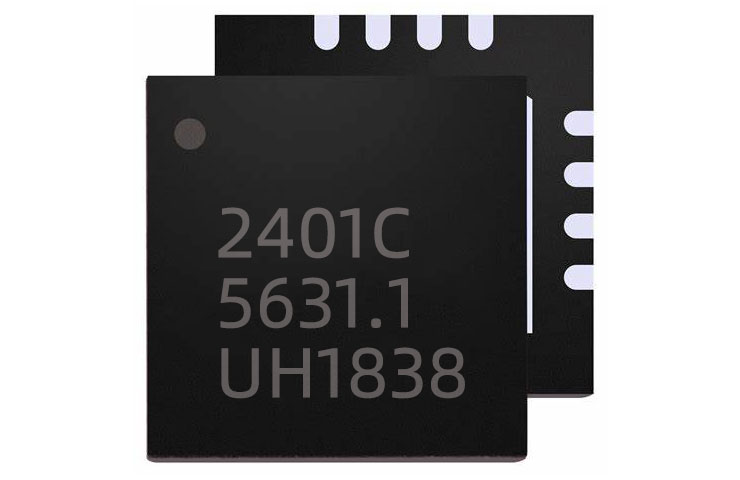

RFX2401C射频芯片

​RFX2401C是RFAXIS公司推出的一款低功耗、高性能的射频收发器,专为无线传感器网络、物联网(IoT)和其他短距离无线通信应用而设计。它在2.4 GHz频段操作,能够提供稳定的信号传输和接收。
(与TI/Nordic蓝牙芯片配套)
功能特点

RFX2401C 是一款低功耗、高性能的射频收发器,专为无线传感器网络、物联网(IoT)和其他短距离无线通信应用而设计。它在2.4 GHz频段操作,能够提供稳定的信号传输和接收。


RFX2401C是一个完全集成的前端模块,集成了IEEE 802.15.4/Zigbee、无线传感器网络和 2.4 GHzISM 频段中任何其他无线系统所需的所有射频功能。RFX2401C架构将 PA、LNA、发送和接收开关电路以及相关的匹配网络全部集成在一个封装中。


核心特性

  • 频段支持:2.4 GHz ISM 频段

  • 低功耗设计:优化的电源管理设计,延长电池寿命

  • 高性能:稳定的信号传输和接收,支持高数据速率

  • 集成功能:

    • 功率放大器(PA)

    • 低噪声放大器(LNA)

    • 发送和接收切换开关电路

    • 匹配网络和谐波滤波器


性能参数

  • 射频范围:2.4 GHz ISM 频段

  • 数据速率:支持高达 2 Mbps

  • 输出功率:高达 +20 dBm

  • 接收灵敏度:-95 dBm(1 Mbps 模式)

  • 调制方式:GFSK(高斯频移键控)


低功耗设计

  • 待机电流:仅 0.3 µA(系统关闭模式)

  • 工作电流:

    • 接收模式:12.3 mA

    • 发送模式(0 dBm):11.3 mA

  • 供电范围:1.9 V 至 3.6 V


主要参数

参数规格
频段2.4 GHz ISM 频段
数据速率高达 2 Mbps
输出功率高达 +20 dBm
接收灵敏度-95 dBm(1 Mbps 模式)
调制方式GFSK(高斯频移键控)
待机电流0.3 µA(系统关闭模式)
工作电流接收模式:12.3 mA,发送模式:11.3 mA
供电范围1.9 V 至 3.6 V
温度范围-40°C 至 85°C


应用领域
