AO3401 P 沟道增强型 MOS 场效应管

AO3401 是一款采用 SOT-23 塑封贴片封装的 P 沟道增强型场效应管,具备低导通电阻、开关速度快的特性,支持大电流连续工作,为无铅环保器件,适用于负载开关、PWM 调制等场景,可满足高密度 PCB 贴装的小型化设计需求。
功能特点

封装与引脚定义

  • 封装形式:SOT-23(3 引脚表面贴装塑封)

  • 引脚定义:1 脚 = 栅极(G)、2 脚 = 源极(S)、3 脚 = 漏极(D)

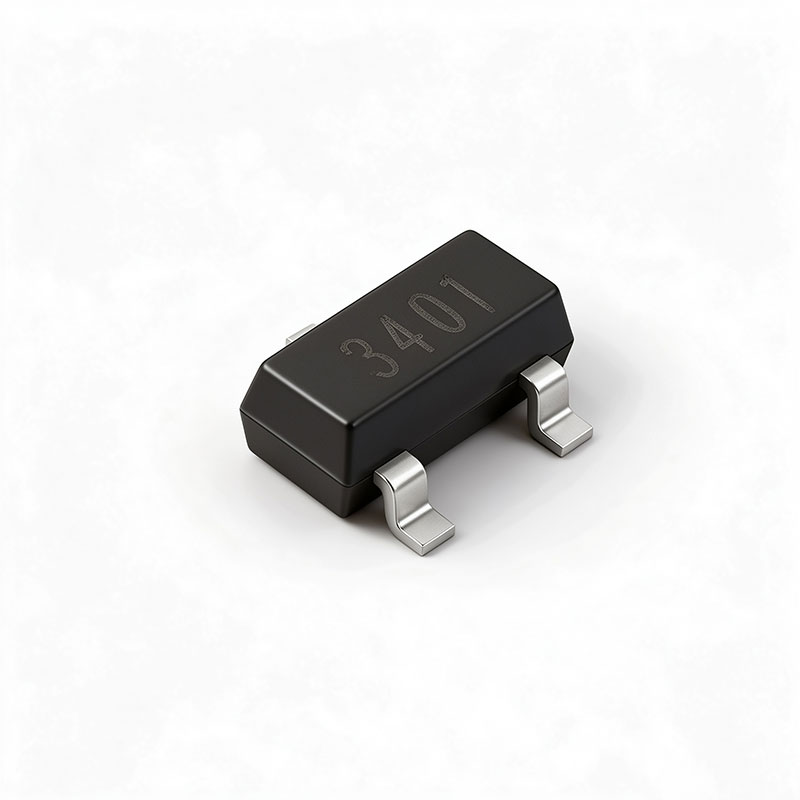

  • 器件丝印:3401


最大额定值(环境温度 25℃)

  • 漏源电压 \(V_{DS}\):-30 V

  • 栅源电压 \(V_{GS}\):±12 V

  • 连续漏极电流 \(I_D\):-4.2 A

  • 额定功耗 \(P_D\):350 mW

  • 结到环境热阻 \(R_{\theta JA}\):357 ℃/W

  • 最高工作结温 \(T_J\):150 ℃

  • 存储温度范围:-55℃ ~ +150℃


电气特性(环境温度 25℃)


关断特性

  • 漏源截止漏电流 \(I_{DSS}\):\(V_{GS}=0V\)、\(V_{DS}=-30V\) 条件下,最大值 ±100 nA


导通特性

  • 漏源导通电阻 \(R_{DS(on)}\):

  • \(V_{GS}=-10V\)、\(I_D=-4.2A\) 时,典型值 50 mΩ,最大值 65 mΩ

  •  低栅压下典型值 75 mΩ

  • 栅极阈值电压 \(V_{GS(th)}\):典型值 - 0.7 V,最大值 - 0.9 V

  • 正向跨导 \(g_{FS}\):典型值 7 S


电容特性

  • 输入电容 \(C_{iss}\):\(V_{DS}=-15V\)、\(V_{GS}=0V\)、测试频率 1MHz 条件下测试

  • 输出电容 \(C_{oss}\):典型值 115 pF


开关特性

  • 开通延迟时间 \(t_{d(on)}\):典型值 3.2 ns

  • 测试条件:\(V_{GS}=-10V\)、\(V_{DS}=-15V\),脉冲测试


典型应用场景

  • 直流负载开关电路

  • PWM 调光、调速类应用

  • 便携式设备电源管理

  • 电池供电系统的功率切换与保护

✕
