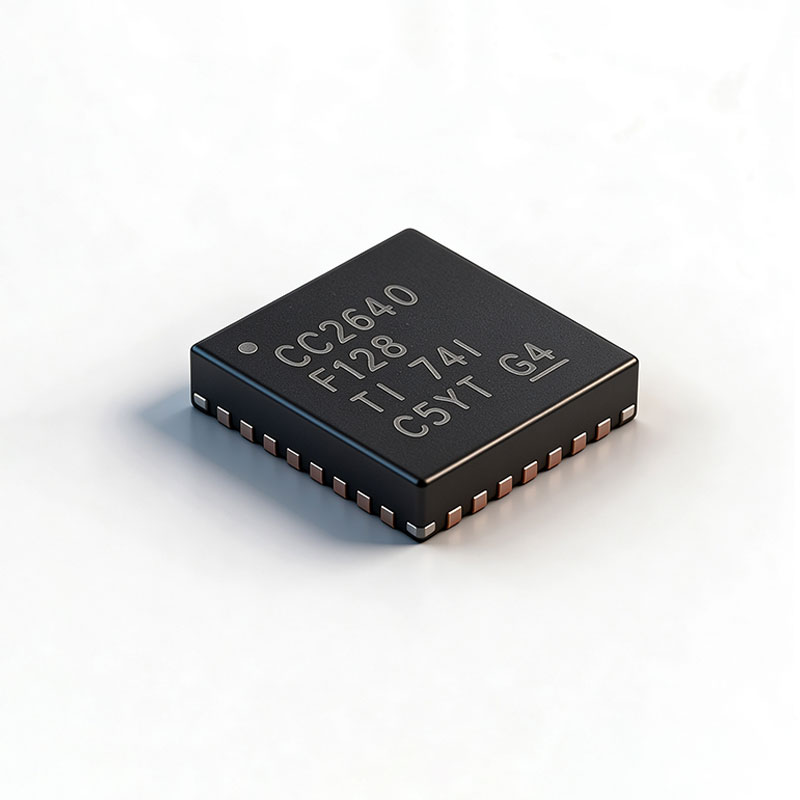

强大的 ARM Cortex - M3：

• EEMBC CoreMark 评分：142

• 最高 48 MHz 时钟速度

• 128 KB 系统内可编程闪存

• 8 KB 缓存静态随机存取存储器（SRAM）

• 20 KB 超低漏电 SRAM

• 2 引脚 cJTAG 和 JTAG 调试

• 支持无线升级（OTA）

超低功耗传感器控制器：

• 可独立于系统其余部分运行

• 16 位架构

• 2 KB 超低漏电 SRAM 用于代码和数据存储

高效的代码尺寸架构，将驱动程序、蓝牙低功耗控制器和引导加载程序置于 ROM 中

符合 RoHS 标准的封装：

• 4 mm×4 mm RSM VQFN32（10 个通用输入输出引脚（GPIOs））

• 5 mm×5 mm RHB VQFN32（15 个 GPIOs）

• 7 mm×7 mm RGZ VQFN48（31 个 GPIOs）

外设：

• 所有数字外设引脚均可路由至任意 GPIO

• 四个通用定时器模块（八个 16 位或四个 32 位定时器，每个均支持脉冲宽度调制（PWM））

• 12 位模数转换器（ADC），200 ksps，8 通道模拟多路复用器

• 连续时间比较器

• 超低功耗模拟比较器

• 可编程电流源

• 通用异步收发传输器（UART）

• 2 个同步串行接口（SSI）（串行外设接口（SPI）、MICROWIRE、德州仪器（TI）接口）

• 集成电路总线（I2C）

• 集成电路内置音频总线（I2S）

• 实时时钟（RTC）

• 高级加密标准 - 128（AES - 128）安全模块

• 真随机数发生器（TRNG）

• 10、15 或 31 个 GPIOs，具体取决于封装选项

• 支持八个电容式感应按键

• 集成温度传感器

外部系统：

• 片上内部直流 - 直流（DC - DC）转换器

• 极少的外部组件

• 与 SimpleLink CC2590 和 CC2592 范围扩展器无缝集成

• 在 4 mm×4 mm 和 5 mm×5 mm QFN 封装中与 SimpleLink CC13xx 引脚兼容

低功耗：

• 正常工作：1.8 至 3.8 V

• 外部调节器模式：1.7 至 1.95 V

• 宽电源电压范围：

• 工作模式接收（RX）：5.9 mA

• 工作模式发射（TX），0 dBm：6.1 mA

• 工作模式 TX，+5 dBm：9.1 mA

• 工作模式 MCU：61 μA/MHz

• 工作模式 MCU：48.5 CoreMark/mA

• 工作模式传感器控制器：8.2 μA/MHz

• 待机：1 μA（RTC 运行且随机存取存储器（RAM）/中央处理器（CPU）数据保留）

• 关机：100 nA（外部事件唤醒）

射频部分：

• 欧洲电信标准协会（ETSI）EN 300 328（欧洲）

• EN 300 440 2 类（欧洲）

• 美国联邦通信委员会（FCC）CFR47 第 15 部分（美国）

• 日本无线电工业协会（ARIB）STD - T66（日本）

• 2.4 GHz 射频收发器，符合蓝牙低功耗（BLE）4.2 规范

• 出色的接收器灵敏度（BLE 模式下为 - 97 dBm）、选择性和阻塞性能

• BLE 链路预算为 102 dB

• 可编程输出功率最高可达 +5 dBm

• 单端或差分射频接口

• 适用于符合全球射频法规的系统：

工具和开发环境：

• 全功能、低成本开发套件

• 多种不同射频配置的参考设计

• 数据包嗅探器 PC 软件

• 传感器控制器工作室

• SmartRF 工作室

• SmartRF 闪存编程器 2

• ARM IAR 嵌入式工作台

• 代码调试器工作室
